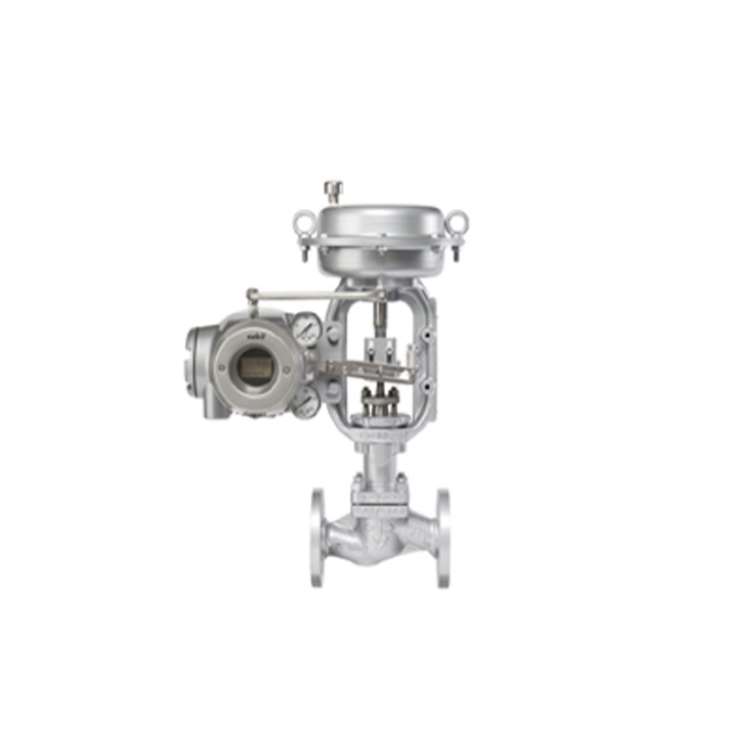

Válvula reguladora de sede única de guia superior HTS/HSC de Azbil top – regulador de sede única – orientada para cargas pesadas. A válvula reguladora de sede única guia superior HTS/HSC do corpo da Azbil tem uma estrutura compacta, canal de fluido em forma de S-, pequena perda de pressão, grande capacidade de fluxo, ampla faixa ajustável, alta precisão das características de fluxo. A área da guia superior é grande, com forte resistência à vibração. O desempenho turn-off atende aos padrões IEC ou JIS. Atuador usando filme de mola multi – simples miniaturizado, estrutura compacta, grande força de saída.
A área da guia superior é grande, com forte resistência à vibração. O desempenho do turn-off atende aos padrões IEC ou JIS. Atuador que usa o tipo de filme de mola – multi – simples e miniaturizado, estrutura compacta, grande força de saída.
Válvula reguladora de sede única guia modelo HTS/HSC da Azbil válvula reguladora orientada superior de alto desempenho de forma pequena é amplamente utilizada em alta temperatura, baixa temperatura, tubulação de fluido de alta pressão, pode alcançar controle confiável, com alto desempenho turn-off.
A válvula reguladora atende ao padrão de segurança funcional (IEC61508).
Várias especificações do material do corpo disponíveis
As válvulas têm corpos feitos de aço carbono para aplicações de uso geral-, como controle de água, vapor e óleo combustível, etc., ou feitas de aço inoxidável altamente resistente à corrosão-, material de resina, etc., conforme necessário para fluidos corrosivos.
Nenhuma fonte de ar de equipamento de instrumentação necessária
As válvulas são adequadas para uso em vários tipos de equipamentos sem uma instalação de ar de equipamento de instrumentação ou ar condicionado.
Estrutura à prova de gotejamento-
A estrutura à prova de gotejamento- é equivalente a NEMA4X, IP65.
Mecanismo de proteção do motor
As válvulas são equipadas com um protetor térmico para evitar a queima do motor.
Monitoramento de status operacional
O feedback está disponível via sinal analógico padrão 4-20 mA, sinal de contato e saída de resistência.
Excelente desempenho de vazamento da sede
Está disponível o fechamento estanque de sede macia (ANSI classe VI).
Alta controlabilidade
As válvulas oferecem ampla rangeabilidade.
| Model | Azbil HTS/HSC |
| Size | 1-1/2″ to 8″ |
| Pressure rating | ANSI/JPI 150 to 600
JIS10K to 30K |
| End connection | Flanged : RF, FF, RJ
Welded : SW, BW |
| Body material | Carbon steel
Stainless steel |
| Trim material | 440CSS
316SS, 316SS with CoCr-A 316LSS, 316LSS with CoCr-A 329J1SS |
| Temperature range | -196 to 566°C |
| Leakage performance | Class IV, VI |
| Cv range | 10 to 700 |
| Range ability | 50:1 (option 75:1) |
| Application | flow control of saturated vapor,
cold and hot water, etc. |
Aplicação da válvula reguladora de sede única de guia superior HTS/HSC de Azbil
Tubulação geral
serviço de descarga para petroquímica
processos químicos
