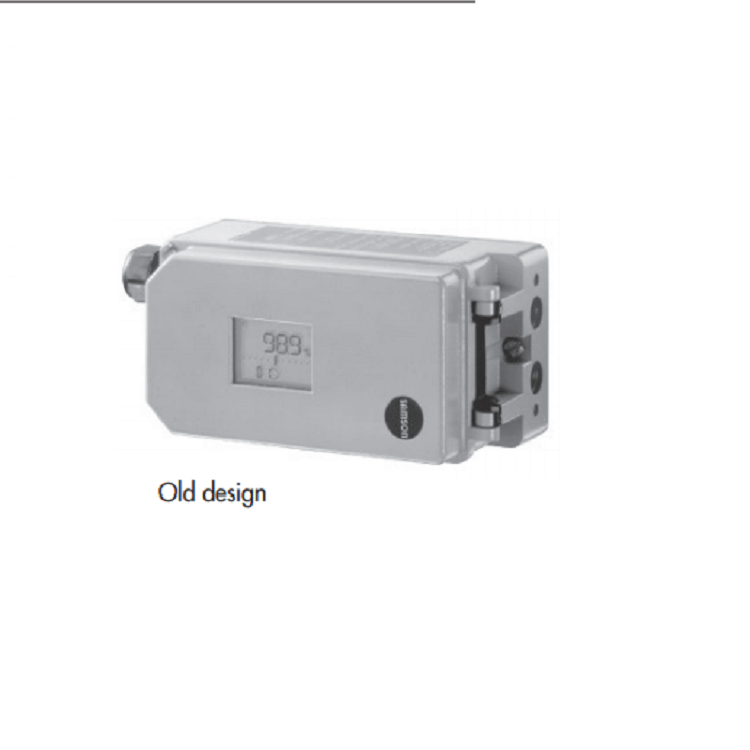

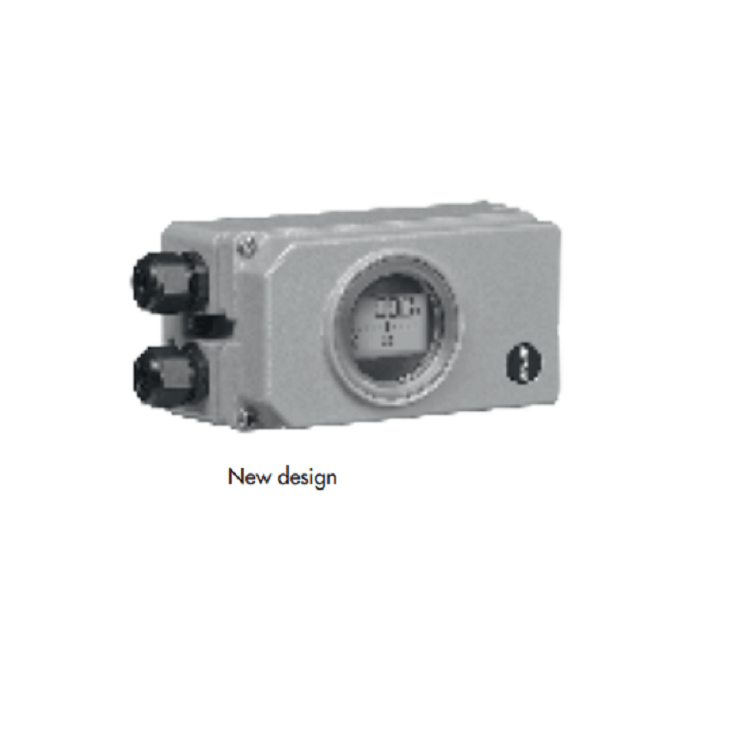

Samson TROVIS SAFE 3730-6 Posicionador de válvula elétrica

Samson TROVIS SAFE 3730-6 posicionador de válvula elétrica adota die-cast alumínio ou aço inoxidável. É um produto de atuador linear em conformidade com o acessório IEC 60534-6, VDI / VDE 3847 ou SAMSON one-piece. O posicionador elétrico de válvula Samson TROVIS SAFE 3730-6 pode ser usado para o diagnóstico EXPERTplus integrado de válvulas on-off de sistemas de segurança instrumentados. O posicionador de válvula elétrica Samson TROVIS SAFE 3730-6 usa o software TROVIS-VIEW para configurar por meio do computador por meio da interface SSP. O posicionador de válvula elétrica Samson TROVIS SAFE 3730-6 possui um sistema de dois – fios com uma pequena carga elétrica de 460Ω.

características do produto

Samson TROVIS SAFE 3730-6 posicionador de válvula elétrica adota die-cast alumínio ou aço inoxidável. É um produto de atuador linear em conformidade com o acessório IEC 60534-6, VDI / VDE 3847 ou SAMSON one-piece. O posicionador elétrico de válvula Samson TROVIS SAFE 3730-6 pode ser usado para o diagnóstico EXPERTplus integrado de válvulas on-off de sistemas de segurança instrumentados. O posicionador de válvula elétrica Samson TROVIS SAFE 3730-6 usa o software TROVIS-VIEW para configurar por meio do computador por meio da interface SSP. O posicionador de válvula elétrica Samson TROVIS SAFE 3730-6 possui um sistema de dois – fios com uma pequena carga elétrica de 460Ω.

O posicionador eletropneumático é montado em válvulas de controle pneumáticas e é usado para atribuir a posição da válvula ao sinal de controle. O posicionador compara o sinal de controle elétrico de um sistema de controle com o curso ou ângulo de abertura da válvula de controle e emite um sinal de pressão para o atuador pneumático.

O posicionador consiste em um sistema de sensor de deslocamento proporcional à resistência, um conversor analógico i/p com um amplificador de capacidade de ar a jusante e a eletrônica com microcontrolador. O posicionador está equipado com três contatos binários como padrão: Uma saída de alarme de falha indica uma falha na sala de controle e duas chaves de limite de software configuráveis são usadas para indicar as posições finais da válvula. A posição da válvula é transmitida como um ângulo de rotação ou deslocamento para a alavanca seletora e para o sensor de deslocamento e fornecida a um controlador PD analógico. Um conversor A/D transmite a posição da válvula para o microcontrolador. O controlador PD compara esta posição real com o sinal de controle de 4 a 20 mA CC (variável de referência) após ter sido convertido pelo conversor A/D. No caso de um desvio do ponto de ajuste, a ativação do conversor i/p é alterada para que o atuador da válvula de controle seja pressurizado ou ventilado de acordo com o booster a jusante. Isso faz com que o obturador da válvula se mova para a posição determinada pela variável de referência.

O ar fornecido é fornecido ao booster e ao regulador de pressão. Um regulador de fluxo intermediário com configurações fixas é usado para purgar o posicionador e, ao mesmo tempo, garante um funcionamento sem problemas do booster. A pressão do sinal de saída fornecida pelo booster pode ser limitada pelo software. Ambos os sensores de pressão monitoram a pressão de alimentação ps e o sinal de pressão pout. A restrição de volume Q é usada para otimizar o posicionador.

Parâmetros do Produto

Product name Samson TROVIS SAFE 3730-6 electric valve positioner
Usage Challenge transportation time

Challenging environmental conditions

Throttle service

Safety Instrumented System

On/off service

Use external stroke sensor

Annex Linear actuator, single acting

Linear actuator, double acting

Rotary actuator, single acting

Rotary actuator, double acting

Explosion proof Type of protection “intrinsically safe”

No certification

Communication Not needed
Control loop 4 to 20 mA
Optional solenoid valve Need
Valve diagnosis Need
Load impedance ≤9.2 V (corresponding to 460 Ω at 20 mA)
Direction of action Reversible

Aplicativo e serviço de vendas After-

As principais áreas de aplicação dos posicionadores de válvula incluem:
1. Projeto de gaseificação de carvão
2. Unidade de gaseificação de energia limpa
3. Eletricidade
4. Hidrocarbonetos
5. Abastecimento e tratamento de água
6. Polpa e papel
7. Ambiente industrial
8. Alimentos e bebidas
9. Ciências da vida e outros campos

After-serviços de vendas

Suporte online e suporte técnico de vídeo.
