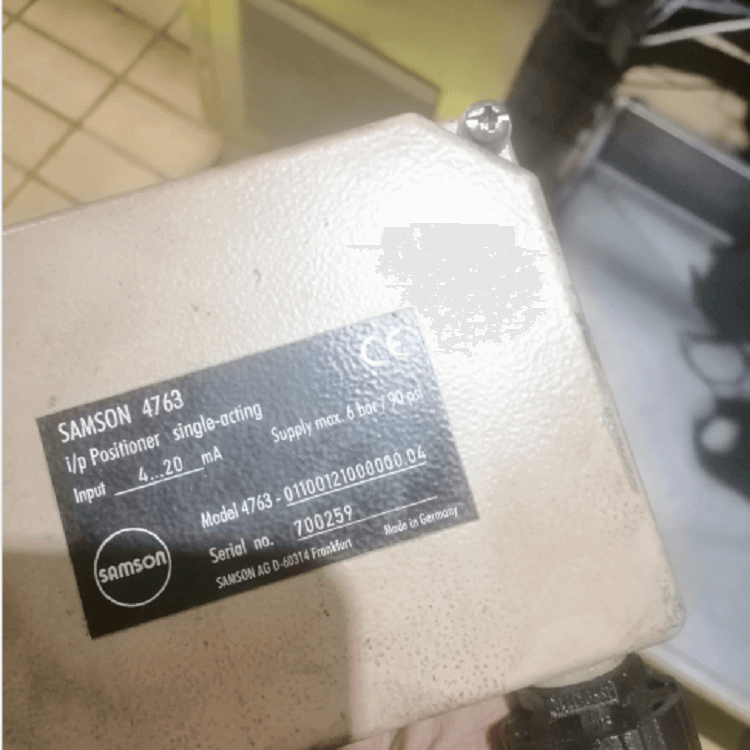

O posicionador pneumático Samson 4763 eletro- adota um design de manutenção compacto e baixo- e uma caixa de alumínio fundido com molde -. É um acessório para atuadores lineares em conformidade com IEC 60534-6. O posicionador pneumático Samson 4763 electro- tem uma excelente resposta dinâmica. O posicionador pneumático Samson 4763 eletro- tem uma faixa de frequência de razão ajustável (P) e saída de ar ajustável, baixo consumo de ar fornecido.
O posicionador pneumático eletro- é usado para a correlação entre a posição da haste da válvula e o sinal de entrada recebido do controlador. Nesse caso, o sinal de entrada aceito do dispositivo de controle é comparado ao curso da válvula de controle e a pressão do sinal pneumático é fornecida.

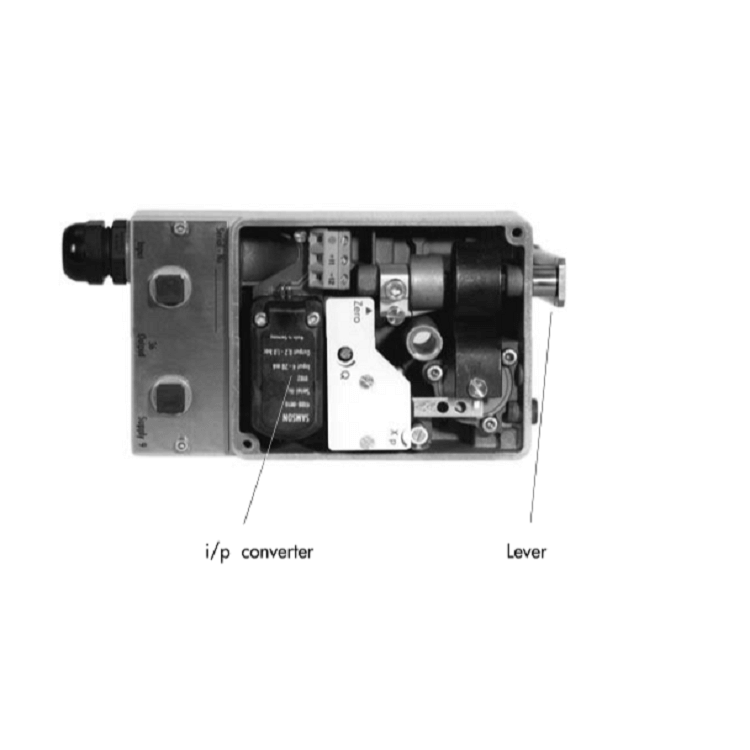

O posicionador consiste em uma unidade conversora i/p e a seção pneumática incluindo a alavanca, eixo e mola de alcance, além do sistema de controle que compõe o bocal, a lingueta e o booster. O sinal de entrada é alimentado diretamente para a unidade conversora i/p e convertido em um sinal de pressão de ar proporcional pe. Qualquer mudança no sinal da corrente de entrada causa uma mudança proporcional na pressão de ar pe enviada ao sistema de controle pneumático. A pressão do ar pe, por sua vez, produz uma força que atua na superfície do diafragma de medição e é comparada à força da mola range. O movimento do diafragma é transferido para a palheta por meio do pino sensor e o bico libera pressão. Qualquer mudança na pressão de ar pe ou na posição da haste da válvula faz com que a pressão mude no booster conectado a jusante do bico. O sinal de pressão pst que é liberado faz com que a haste do obturador assuma uma posição com base no sinal de entrada. A restrição de volume ajustável Q e restrição Xp são usadas para otimizar o loop de controle. A mola range, que pode ser trocada, é atribuída ao curso nominal da válvula e à tensão nominal do sinal de entrada.
| Product name | Samson 4763 electro-pneumatic positioner |
| Usage | Throttle service |
| Annex | Linear actuator, single acting |
| Explosion proof | Type of protection “intrinsically safe”
No certification |
| Communication | Not needed |
| Control loop | 4 to 20 mA
0 to 20 mA 1 to 5 mA |
| Optional solenoid valve | Not needed |
| Valve diagnosis | Not needed |
| Controlled variable (travel) | 7.5 to 60 mm, with 90 mm lever extension |
| Range spring | See table on page 14 for selection |
As principais áreas de aplicação dos posicionadores de válvula incluem:
1. Projeto de gaseificação de carvão
2. Unidade de gaseificação de energia limpa
3. Eletricidade
4. Hidrocarbonetos
5. Abastecimento e tratamento de água
6. Polpa e papel
7. Ambiente industrial
8. Alimentos e bebidas
9. Ciências da vida e outros campos
Suporte online e suporte técnico de vídeo.
