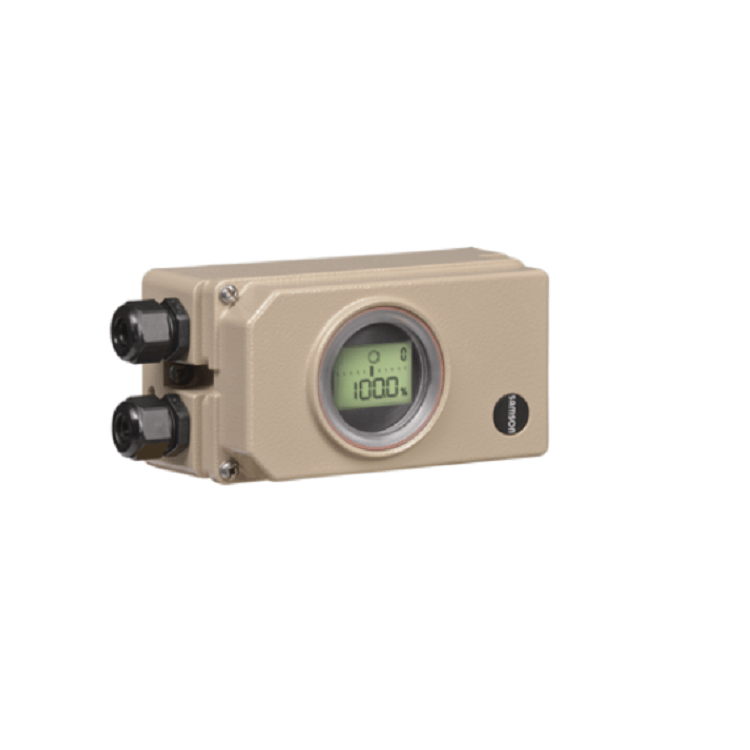

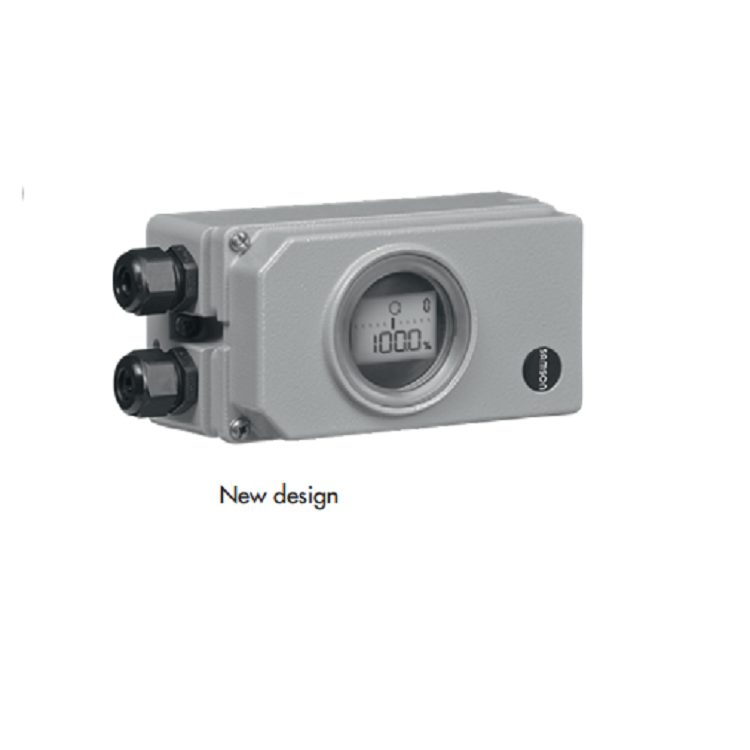

Samson 3730-2 posicionador pneumático eletro- adota die-cast de alumínio ou aço inoxidável. É um produto de atuador linear em conformidade com a IEC 60534-6, VDI / VDE 3847 ou o acessório SAMSON one-piece. O posicionador pneumático Samson 3730-2 eletro- usa o software TRAVIS-VIEW para configurar por meio do computador por meio da interface SSP. Samson 3730-2 posicionador pneumático eletro- tem parâmetros predefinidos e apenas os valores que se desviam do padrão precisam ser ajustados. O sensor de deslocamento calibrado por Samson 3730-2 eletro- posicionador pneumático não contém engrenagens que são suscetíveis a desgaste.
O posicionador pneumático eletro- é montado em válvulas de controle pneumático e é usado para atribuir a posição da válvula ao sinal de controle. O sinal elétrico de um sistema de controle é comparado ao curso ou ao ângulo de rotação da válvula de controle e a pressão do sinal é produzida para o atuador. O posicionador consiste em um sistema de sensor de deslocamento proporcional à resistência, um conversor i/p analógico com um amplificador de capacidade de ar descendente e os componentes eletrônicos com um microcontrolador.
O posicionador está equipado com três contatos binários como padrão: Uma saída de alarme de falha indica uma falha na sala de controle e duas chaves de limite de software configuráveis são usadas para indicar as posições finais da válvula. A posição da válvula é transmitida como um ângulo de rotação ou deslocamento para a alavanca pick-up e para o sensor de deslocamento e fornecida a um controlador PD analógico. Um conversor A/D transmite a posição da válvula para o microcontrolador. O controlador PD compara esta posição real com o sinal de controle de 4 a 20 mA CC após ter sido convertido pelo conversor A/D. Em caso de desvio do ponto de ajuste, a ativação do conversor i/p é alterada para que o atuador da válvula de controle seja pressurizado ou ventilado de acordo com o booster a jusante. Como resultado, o membro de fechamento da válvula é movido para a posição determinada pelo ponto de ajuste.
O ar fornecido é fornecido ao booster e ao regulador de pressão. Um regulador de fluxo intermediário com configurações fixas é usado para purgar o posicionador e, ao mesmo tempo, garante um funcionamento sem problemas do booster. A pressão do sinal de saída fornecida pelo booster pode ser limitada pelo software. A restrição de volume Q é usada para otimizar o posicionador. Os diagnósticos estendidos EXPERTplus são integrados no posicionador. Eles fornecem informações sobre o posicionador e geram mensagens de diagnóstico e status, que permitem que as falhas sejam detectadas rapidamente.
| Product name | Samson 3730-2 electro-pneumatic positioner |
| Usage | Challenge transportation time
Challenging environmental conditions Throttle service Use external stroke sensor |
| Annex | Linear actuator, single acting
Linear actuator, double acting Rotary actuator, single acting Rotary actuator, double acting |
| Explosion proof | Type of protection “intrinsically safe”
No certification |
| Communication | Not needed |
| Control loop | 4 to 20 mA |
| Optional solenoid valve | Need |
| Valve diagnosis | Need |
| Minimum current | 3.6 mA for display · 3.8 mA for operation |
| Direction of action | Reversibl |
As principais áreas de aplicação dos posicionadores de válvula incluem:
1. Projeto de gaseificação de carvão
2. Unidade de gaseificação de energia limpa
3. Eletricidade
4. Hidrocarbonetos
5. Abastecimento e tratamento de água
6. Polpa e papel
7. Ambiente industrial
8. Alimentos e bebidas
9. Ciências da vida e outros campos
