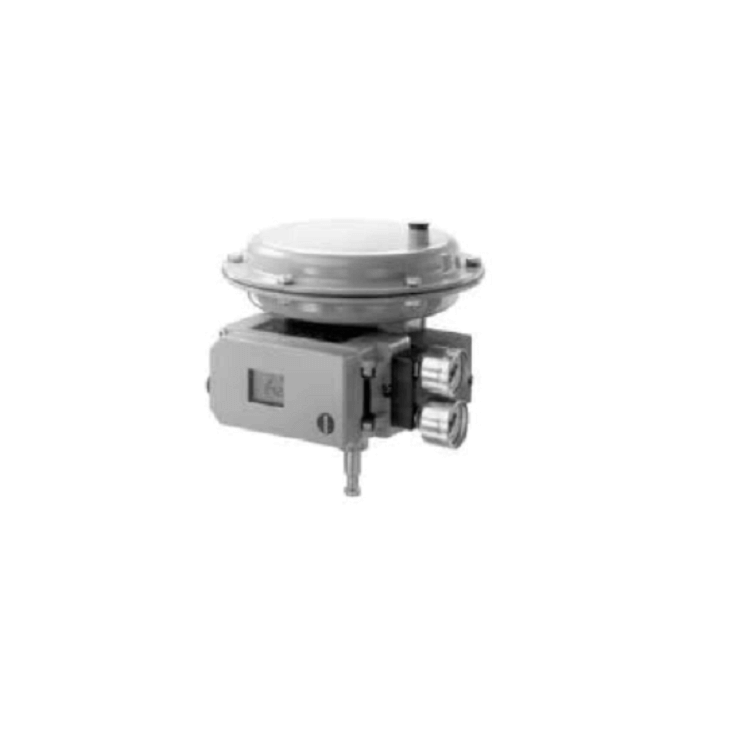

Samson 3730-1 posicionador pneumático eletro- adota die-cast de alumínio ou aço inoxidável. É um produto de atuador linear em conformidade com IEC 60534-6, VDI / VDE 3847 ou acessório de uma peça SAMSON de -. Samson 3730-1 posicionador pneumático eletro- usa amplificador de comutação do tipo 3710 para conectar atuador de atuação duplo-, qualquer posição de instalação do posicionador é possível. Samson 3730-1 posicionador pneumático eletro- usa um único botão simples, operação acionada por menu-.

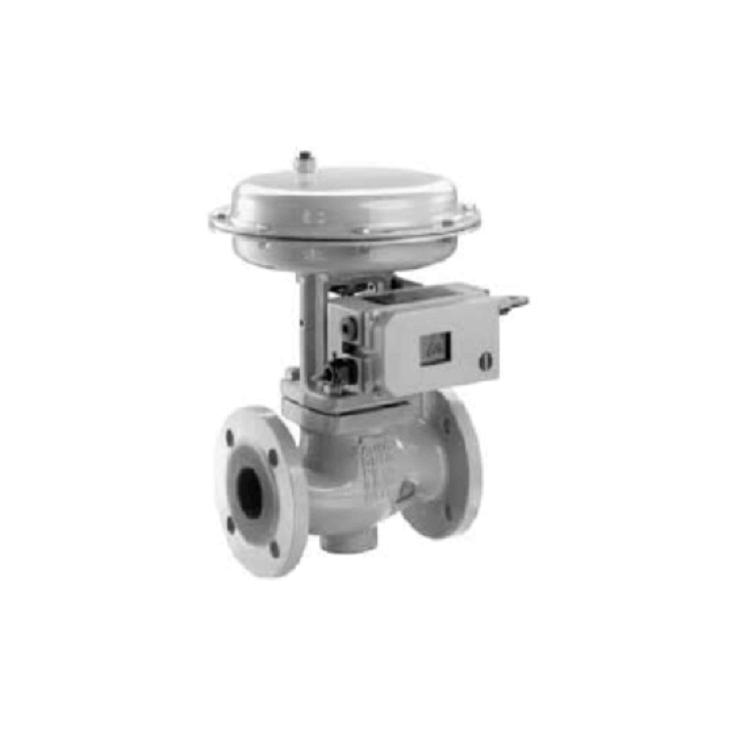

Samson 3730-1 posicionador de válvula elétrica digital montado na válvula de controle pneumático. O posicionador de válvula aceita a saída do sinal de controle elétrico pelo sistema de controle ou controlador e auxilia o atuador pneumático a ajustar a posição da válvula e obter um posicionamento preciso de acordo com a relação de configuração predefinida. O posicionador de válvula comparará e processará o sinal de controle de entrada e a quantidade de feedback do curso de posição da válvula de controle ou Ângulo de rotação (parâmetro X ajustado) e, em seguida, emitirá o sinal de controle pneumático correspondente PST para o atuador pneumático. Samson 3730-1 posicionador de válvula elétrica digital é composto principalmente de uma unidade eletrônica com um microprocessador, um conversor elétrico analógico, um amplificador pneumático de saída e um sensor de posição de válvula.
Quando o sinal de controle de entrada muda ou há um desvio da posição da válvula, a pressão do atuador pneumático ou alívio de pressão. Se necessário, o volume do gás de saída pode ser ajustado para melhorar o efeito da pressão do sinal. Um calibrador de ar com um valor de ajuste fixo esvazia um volume de ar constante para purga de pressão positiva no alojamento do posicionador de válvula e otimiza a capacidade de saída dos amplificadores pneumáticos. Uma fonte de ar- com pressão constante fornecida ao conversor elétrico pelo regulador de pressão da fonte de ar e não é afetada por mudanças na pressão da fonte de ar externa.
O posicionador de válvula é operado por um botão de botão único que é fácil de ser dominado pelo usuário. Os parâmetros são selecionados girando o botão giratório e a configuração necessária é ativada pressionando o botão giratório. Todos os parâmetros do menu são listados no mesmo nível, não há submenus. Todos os parâmetros podem ser verificados e modificados pela máquina. O LCD pode exibir todos os parâmetros, a direção da leitura pode ser invertida em 180, não há necessidade de alterar a posição do hardware, desde que a configuração do parâmetro de configuração possa ser alcançada pressionando.

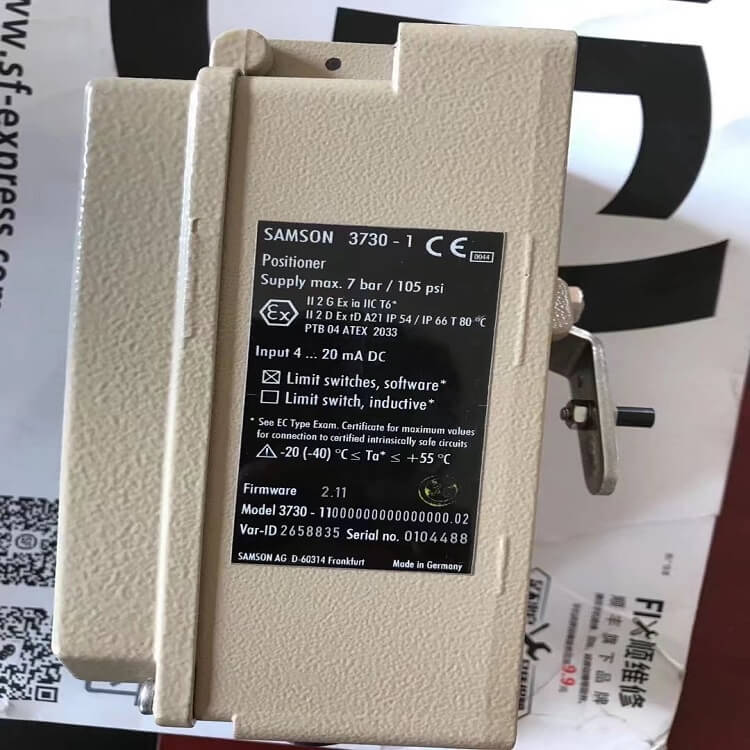

| Product name | Samson 3730-1 electro-pneumatic positioner |
| Usage | Challenge transportation time
Challenging environmental conditions Throttle service |
| Annex | Linear actuator, single acting
Linear actuator, double acting Rotary actuator, single acting Rotary actuator, double acting |
| Explosion proof | Type of protection “intrinsically safe”
No certification |
| Communication | Not needed |
| Control loop | 4 to 20 mA |
| Optional solenoid valve | Not needed |
| Valve diagnosis | Not needed |
| Minimum current | 3.7mA |
| Direction of action | W/X reversible |
As principais áreas de aplicação dos posicionadores de válvula incluem:
1. Projeto de gaseificação de carvão
2. Unidade de gaseificação de energia limpa
3. Eletricidade
4. Hidrocarbonetos
5. Abastecimento e tratamento de água
6. Celulose e papel
7. Ambiente industrial
8. Alimentos e bebidas
9. Ciências da vida e outros campos
Suporte online e suporte técnico de vídeo.
