Posicionador de válvula digital Masoneilan SVi1000

O Posicionador de Válvula Digital Masoneilan SVi1000 fornece operações confiáveis de válvulas de controle com extrema simplicidade na configuração e comissionamento. Ele é equipado exclusivamente com um sensor de deslocamento sem contato -, permitindo um posicionamento preciso e operações livres de manutenção-. O trem pneumático do SVi1000 é um sistema de amplificação dual- estágio com partes úmidas de aço inoxidável para durabilidade. Usando as tecnologias HART® DDL e FDT-DTM, o posicionador de válvula digital Masoneilan SVi1000 fornece interoperabilidade com os principais fornecedores de sistemas de controle.

características do produto

O Posicionador de Válvula Digital Masoneilan SVi1000 fornece operações confiáveis de válvulas de controle com extrema simplicidade na configuração e comissionamento. Ele é equipado exclusivamente com um sensor de deslocamento sem contato -, permitindo um posicionamento preciso e operações livres de manutenção-. O trem pneumático do SVi1000 é um sistema de amplificação dual- estágio com partes úmidas de aço inoxidável para durabilidade. Usando as tecnologias HART® DDL e FDT-DTM, o posicionador de válvula digital Masoneilan SVi1000 fornece interoperabilidade com os principais fornecedores de sistemas de controle.

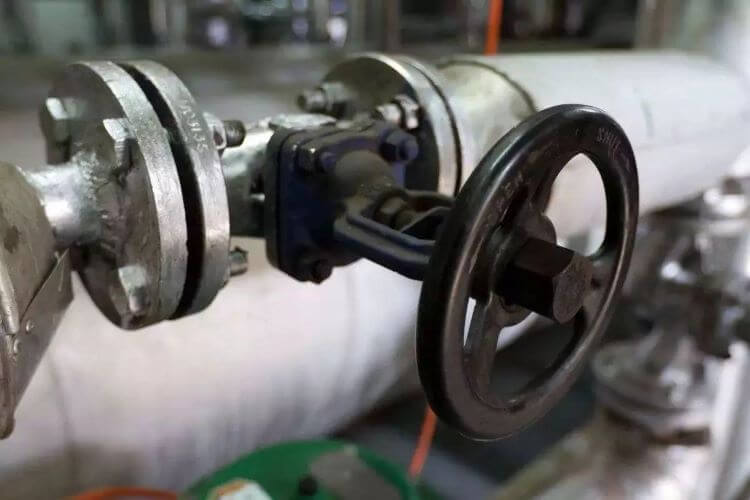

Masoneilan SVi1000 digital valve ositioner 6

O Posicionador de Válvula Digital Masoneilan SVi1000 tem os seguintes recursos:
• Interface local “One-button-one-function” amigável para o usuário
• Robusto, sem contato -, sensor de viagem do tipo – magnético blindado
• Carcaça de metal industrial
• Design universal para aplicações de válvula linear e rotativa
• Intrinsecamente seguro
• Diagnósticos integrados: contagens de ciclo, testes de etapas, testes de rampa, bem como indicadores de integridade do sistema
• Integra-se ao posicionador de válvula digital Masoneilan SVi1000 com todos os principais DCSs com suporte DD, DDL ou DTM completo
• Etiqueta universal com aprovações FM, FMC, ATEX, IEC, CE
• DTM poderoso com uma interface amigável do usuário – para comissionamento, calibração, ajuste, diagnóstico e manutenção
Embora o DTM SVi1000 e o DD permitam que você defina a agressividade, os botões de pressão não permitem. Em todos os três métodos, entretanto, o valor de Agressividade é herdado de qualquer ajuste realizado anteriormente (ajuste automático ou manual). Depois que a agressividade e outros valores de ajuste são determinados, eles são armazenados na NVRAM.

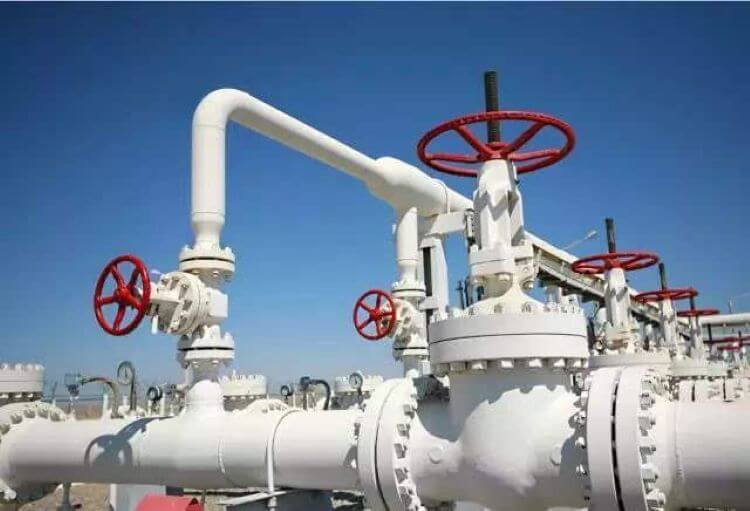

Masoneilan SVi1000 digital valve ositioner 7

O SVi1000 fornece um nível de agressividade definido pelo usuário para ajuste automático -, a faixa permitida varia de -9 a +9 onde 0 (zero) é considerado ajuste normal. O nível de agressividade influencia a velocidade de traçado e o tiro acima de-. Um valor negativo diminuirá a velocidade de traçado e ajudará a minimizar o over-shoot. Um valor positivo AUMENTARÁ a velocidade de traçado e pode adicionar um pouco de over-shoot. O valor recomendado para agressividade é 0 para válvulas de controle sem amplificadores de volume.

Parâmetros do Produto

Model Masoneilan Svi 1000
Operating Temperature Limits -40 °F to 185 °F (-40 °C to 85 °C)
Storage Temperature Limits -58 °F to 200 °F (-50 °C to 93 °C)
Temperature Effect < 0.005% / °F typical; -40 °F to 180 °F (< 0.01% / °C typ-
ical; -40 °C to 82 °C)
Supply Pressure Effect 0.05% per psi (.73% per bar)
Operating Relative Humidity 5 to 100% non-condensing
Storage Relative Humidity 0 to 100% non-condensing
Fast Transient Burst No effect at 2 kV (Coupling clamp EN61000-4-4 or
IEC1000-4-4)
Housing Tropicalized with positive pressure
Accuracy +/- 1.0% (typical or less) Full Span
Hysteresis and Deadband +/- 0.3% Full Span
Repeatability +/- 0.3% Full Span
Conformity +/- 0.5% Full Span
Start-Up Drift Less than 0.02% in first hour
Long Term Drift Less than 0.003% per month

Aplicativo e serviço de vendas After-

Indústrias Aplicáveis de Atuadores de Pistão Pneumático Masoneilan Tipo 51/52/53
Geração de energia, refino, petroquímica, óleo intermediário & gás, óleo upstream & gás.
Principais aplicações: gerador de turbina a vapor, condensador, torre de resfriamento, edifício de reator, edifício de turbina, terreno de instalação de reator & BOP, turbina a vapor, turbina a gás, gerador de vapor de recuperação de calor, equilíbrio de planta, destilação, reforma de hidroprocessamento, craqueamento, secundário, mistura Têmpera & Fracionamento, compressão de gás de carga, separação, integridade de dutos, operações, desidratação, refrigeração, liquificação, carregamento/Shipping, regaseificação, auxiliar, desidratação/Treating, compressão

After-Sales Service

Suporte online e suporte técnico de vídeo.
