Válvulas borboleta de deslocamento triplo Masoneilan série 33000

As válvulas borboleta de deslocamento triplo Masoneilan série 33000 incorporam um design patenteado com fabricação avançada para fornecer alto desempenho, recursos de deslocamento triplo que permitem bi-direcional, fechamento hermético de isolamento sob uma ampla gama de pressões e temperaturas para aplicações de controle e on/off. O terceiro ângulo de deslocamento do disco, junto com uma superfície de assentamento de metal- a-metal, permite um atrito mínimo para permitir o fechamento hermético de isolamento enquanto usado em ambas as aplicações em /off, bem como em aplicações de válvula de controle de alto estrangulamento. As válvulas borboleta de deslocamento triplo Masoneilan série 33000 para serviços pesados da série 33000 oferecem alto grau de desempenho de vazamento zero, com um design mais barato em comparação com as tecnologias de válvula de esfera, globo ou gaveta maiores usadas em muitas aplicações de isolamento.

Características do produto:

Baixo atrito, vazamento zero
Nossa sede patenteada e tecnologia de vedação tornam a válvula mais confiável usando uma vedação de metal robusta de – a – para obter a certificação de resistência ao fogo API 607 e ISO EN 10497, ao mesmo tempo em que atinge zero vazamento bi-direcional. A fabricação avançada dos componentes da sede em um projeto cônico compensado permite o mínimo de fricção durante o estrangulamento, até o momento final de fechamento quando a sede da válvula entra em contato com o disco.

Cv de capacidade total
Um projeto focado na tecnologia de vedação cônica circular significa um assento melhor, com baixa fricção – e capacidade máxima de fluxo (Cv). Projetos tradicionais usam vedações elípticas, que criam maior arrasto, fricção e interferência no perfil de fluxo, resultando em maior desgaste e redução da capacidade de fluxo total da válvula

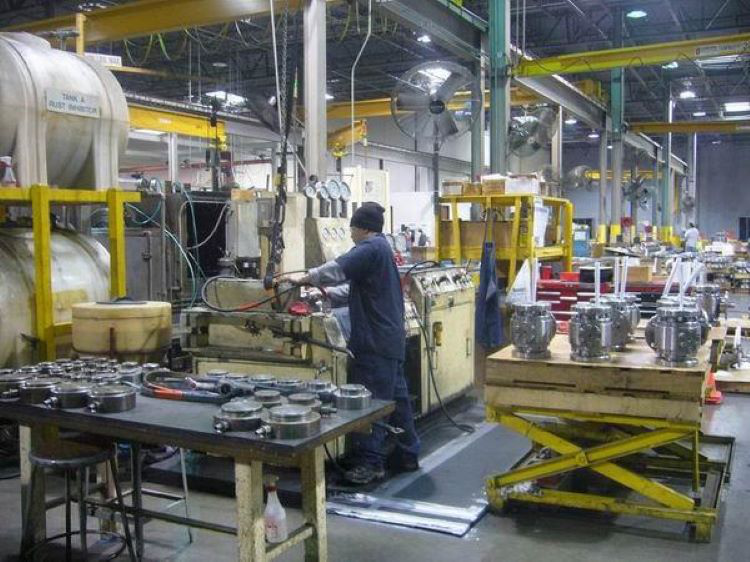

masoneilan 33000 series triple offset butterfly valves6
Baixas emissões
A série 33000 está qualificada para o Método 21 da EPA com baixo vazamento certificado (Low-E) e especificações de emissão fugitiva ISO seguindo a ISO-15848 sob condições de hélio e metano. O movimento rotativo de uma válvula borboleta inerentemente introduz menos detritos externos (poeira) na caixa de engaxetamento em comparação com uma válvula linear e produz menos desgaste contra os componentes de vedação para garantir a redução de emissões de longo prazo.
Aplicações Especiais
Projetadas com sedes de metal – a – e design de castelo estendido opcional, as válvulas borboleta Masoneilan 33000 Series Triple Offset são ideais para manter o desempenho de vazamento zero sob condições adversas, incluindo condições criogênicas de GNL (-196 C) e ambientes resistentes ao fogo que exigem API 607 e ISO EN 10497 certificação.

Parâmetros do produto:

Model Masoneilan 31000
Valve Size Actuator
Type Effective area Stroke Spring range Max. Supply
Pressure
3“ CL 150 33 Size B 450 cm2 (70 sq. in) 66.5 mm ( 2” 5/8) 7 – 16 psi 2.4 bar (35 psi)
3” CL 300,
4” CL 150
33 Size C 900 cm2 (140 sq. in) 66.5 mm ( 2” 5/8) 9 – 16 psi
4” CL 300,
6” & 8”
31/32 Size D 387 cm2 (60 sq. in) 101.6 mm (4 “) 12-28 psi 3.45 bar (50 psi)
17-40 psi 4.83 bar (70 psi)
29-68 psi 6.21 bar (90 psi)

Aplicativo e serviço de vendas After-:

Indústrias aplicáveis de válvulas borboleta Masoneilan 33000 Series Triple Offset
GNL, GNL criogênico, Refino, Petroquímicos, Energia.
Principais Aplicações: Isolamento, Criogênico, Destilação, Hidroprocessamento, Reforma, Craqueamento, Secundário, Mistura, Têmpera &Fracionamento, Compressão de Gás de Carga, Separação.

After-Sales Service

Suporte online e suporte técnico de vídeo.
