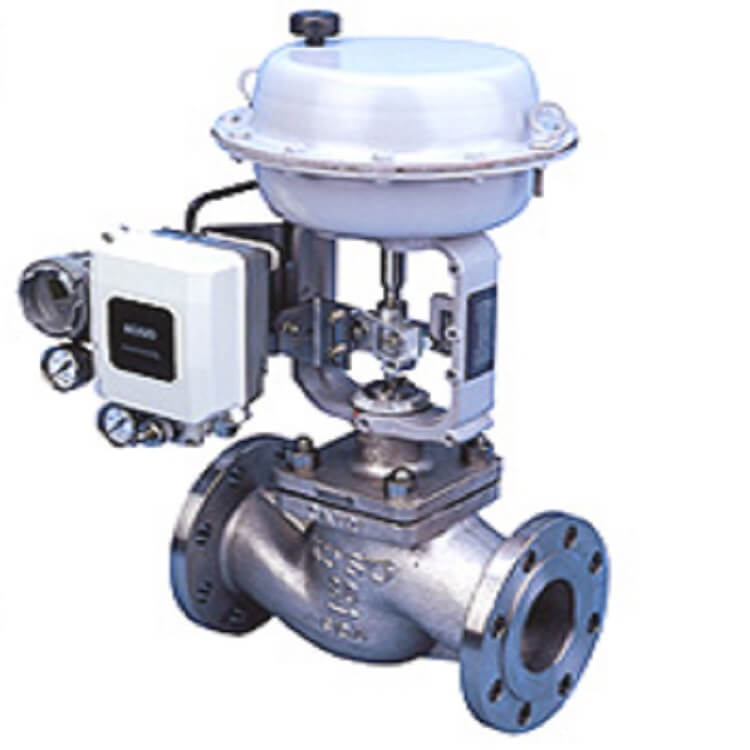

Válvulas globo de sede simples guiadas pelo topo KOSO 551T /JIS10K e ANSI Classe 150

As válvulas globo de sede simples guiadas pelo topo KOSO 551T /JIS10K e ANSI classe 150 são compactas e de estrutura simples. As Válvulas Globo de Sede Simples Guiada Superior KOSO 551T/JIS10K e ANSI classe 150 só podem ser utilizadas em um amplo escopo de aplicações, incluindo todos os serviços com líquidos livres de cavitação-, bem como serviços de vapor e gás que atendem aos regulamentos de ruído. Visando entrega rápida e preços baixos, o 551T é limitado a JIS 10K, ANSI (JPI) 150 libras.

características do produto

As Válvulas Globo de Sede Simples Guiada pelo Topo KOSO 551T/JIS10K e ANSI classe 150 são apenas uma válvula globo e uma das válvulas mais amplamente utilizadas. Sua popularidade se deve ao atrito entre as superfícies de vedação durante a abertura e o fechamento. Força pequena, relativamente durável, pequena altura de abertura, fácil de fabricar, manutenção conveniente, não apenas adequada para média e baixa pressão, mas também adequada para alta pressão. O princípio de fechamento da válvula globo é contar com a pressão da haste da válvula para fazer a superfície de vedação do disco e a superfície de vedação da sede da válvula bem ajustadas para evitar que o meio flua.

KOSO 551T Válvulas Globo de Sede Simples Guiada Superior /JIS10K e ANSI classe 150 apenas

(1) A estrutura da válvula de bloqueio é mais simples do que a da válvula de gaveta e é mais conveniente de fabricar e manter.
(2) A superfície de vedação não é fácil de usar e arranhar, e o desempenho de vedação é bom. Não há deslizamento relativo entre o disco da válvula e a superfície de vedação do corpo da válvula ao abrir e fechar, portanto, o desgaste e os riscos não são graves, o desempenho da vedação é bom e a vida útil é longa.
(3) Ao abrir e fechar, o curso do disco é pequeno, de modo que a altura da válvula de fechamento -off é menor do que a da válvula de gaveta, mas o comprimento da estrutura é maior que o da válvula de gaveta.
(4) O momento de abertura e fechamento é grande, a abertura e fechamento são trabalhosos e o tempo de abertura e fechamento é mais longo.
(5) A resistência do fluido é grande, porque a passagem do meio no corpo da válvula é relativamente tortuosa, a resistência do fluido é grande e o consumo de energia é grande.
(6) Quando a pressão nominal da direção do fluxo do meio é PN≤16MPa, o fluxo a jusante é geralmente adotado, e o meio flui para cima por baixo da aba da válvula; quando a pressão nominal PN≥20MPa, o fluxo reverso é geralmente adotado, e o meio flui para baixo a partir do topo da válvula. A fim de aumentar o desempenho da vedação. Quando em uso, o meio da válvula shut-off pode fluir apenas em uma direção e não pode mudar a direção do fluxo.
(7) O disco da válvula freqüentemente sofre erosão quando totalmente aberto.

Parâmetros do Produto

Product name KOSO 551T Top Guided Single Seat Globe Valves/JIS10K and ANSI class 150 only
Body type 551T Globe type
Body size 3/4″(20A) to 3″(80A)
Plug size 1/4″(8A) to 3″(80A)
Body rating ANSI Class 150, JIS 10K
Fluid temperature -5 to +200°
Connections Flanged (RF, RTJ), Butt Weld, Socket Weld.
Body materials SCPH2/WCB, SCPH21/WC6, SCPL1/LCB, SCS13A/CF8, SCS14A/CF8M, etc.
Trim materials SUS316, SUS316+Stellite, SUS316+TFE etc.
Rangeability 50:1 to 30:1
Flow characteristics Modified Eq%
Leakage Metal seat  Rated Cv × 0.01% ANSI Class VI

Soft seat  Bubbletight ANSI Class VI

Aplicativo e serviço de vendas After-:

As válvulas de controle são usadas principalmente nas seguintes áreas:
1. Equipamento de petróleo
2. Estação hidrelétrica
3. Metalurgia
4. Oceano
5. Alimentos e remédios
6. Arquitetura rural e urbana
7. Aquecimento rural e urbano
8. Proteção ambiental
9. Gás
10. Pipeline

After-serviços de vendas

Suporte online e suporte técnico de vídeo.
