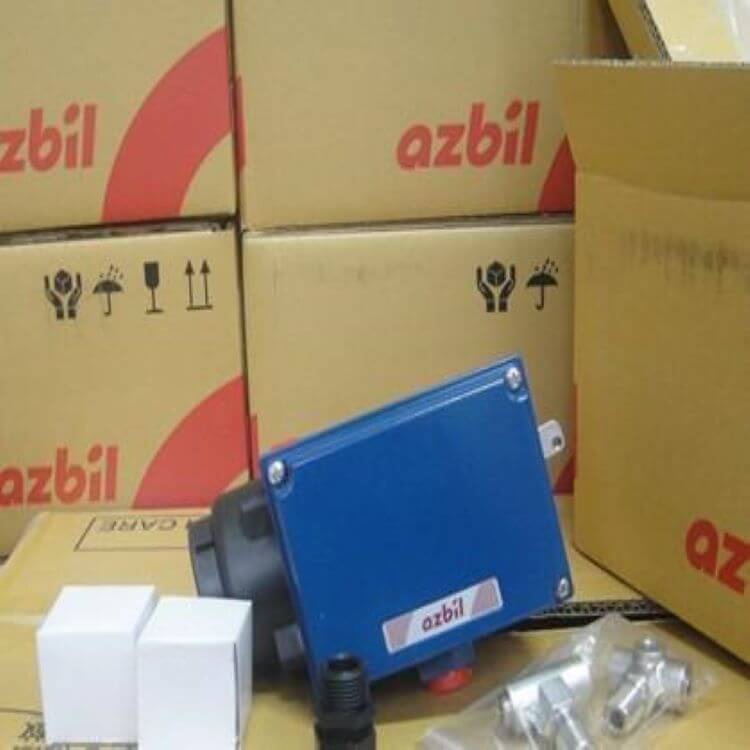

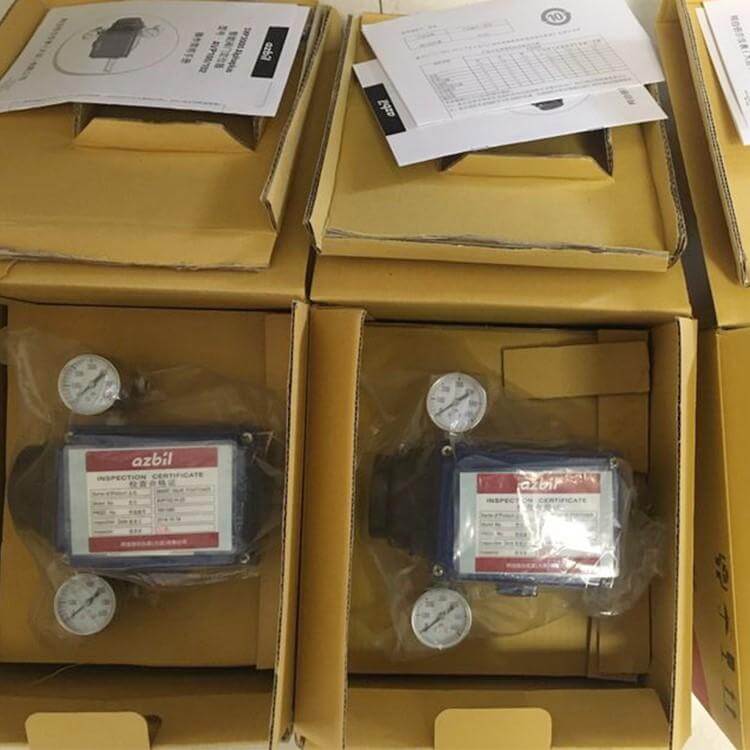

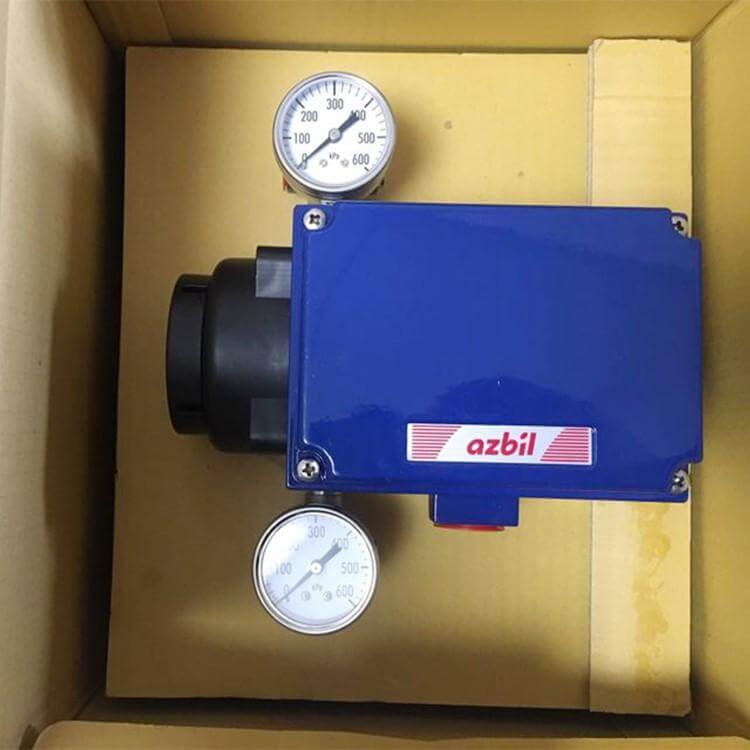

SVP3000 AlphaPlus AVP300 e AVP301 micro-elétrico- posicionador de válvula pneumática inteligente.SVP3000 AlphaPlus recebe o sinal de corrente DC do dispositivo de controle e controla a válvula pneumática. Além das funções básicas, a série de posicionadores de válvula inteligente da Azbil AVP7/AVP3/AVP2 tem funções de comunicação, programas de configuração automática e funções de diagnóstico automático, melhorando muito a produtividade e a eficiência. A série de posicionadores de válvula inteligente da Azbil tem uma função de transmissão de sinal de abertura de válvula 4-20mA.
A série de posicionadores de válvula inteligente da Azbil AVP7/AVP3/AVP2 tem as seguintes características:
Interface de usuário local com modo de LCD e botão para uso em ambiente explosivo na parte frontal da máquina.
A partir desta interface, um programa de ajuste automático (configuração automática), a confirmação da máquina e do equipamento e a exibição de várias variáveis podem ser executados.
A série de posicionadores de válvula inteligente da Azbil AVP7/AVP3/AVP2 pode ser integrada ao sistema de gerenciamento da máquina através de EDDL, DTM, Plug-in Falstaff.
Há um bloco de função de algoritmo de diagnóstico de válvula de controle com informações obtidas e processadas de acordo com a pressão de ar de entrada, pressão de ar de saída 1, pressão de ar de saída 2, sensor de pressão construído-in para detectar a contrapressão do bico.
A interface de usuário local na frente do dispositivo combina um display LCD e botões de pressão e pode ser usada em atmosferas explosivas. No painel frontal, o usuário pode executar o programa de ajuste automático (configuração automática), verificar o status do equipamento e exibir vários parâmetros.
A integração com os sistemas de gerenciamento de dispositivos pode ser feita usando EDDL, DTM e PLUG-IN Falstaff.
O algoritmo de diagnóstico da válvula de controle instalado aplica com eficácia os dados obtidos dos sensores de pressão incorporados para medir a pressão do ar de alimentação, a pressão do ar de saída 1, a pressão do ar de saída 2 e a contrapressão do bico. Equipado com um interruptor magnético à prova de respingo- fora do invólucro à prova de explosão- na parte superior do dispositivo para executar o programa de ajuste automático (configuração automática), ajuste de amplitude manual e assim por diante. A integração com os sistemas de gerenciamento de dispositivos pode ser feita usando EDDL, DTM e PLUG-IN Falstaff. Vem com um algoritmo de diagnóstico de válvula de controle instalado.
Cada posicionador é usado montando o detector de deslocamento no atuador da válvula de controle e o próprio posicionador em um tubo de 2- polegadas ou semelhante. O detector de deslocamento pode ser instalado onde está sujeito a aceleração de 10 G, vibração violenta de 2.000 Hz e uma alta temperatura ambiente de 80 ° C. Esses recursos ajudam a estender a vida útil do produto, tornar o trabalho de manutenção mais seguro e melhorar a trabalhabilidade. Outros recursos são iguais aos da série 300.
Model | AVP7/AVP3/AVP2 |
Positioner type | Smart Valve Positioner |
Input signal | 4 to 20mADC |
Stroke range | 10 to 100mm (Linear), to 90° (Rotary) |
Air supply pressure | 140 to 700kPa {1.4 to 7.0kgf/cm²} |
Ambient temperature | -40 to +80°C |
Features | Single action/Double action |
Auto set-up | |
Valve signature and step Response Test | |
Valve travel transmitter function |
Aplicação da série de posicionadores de válvula inteligentes da Azbil AVP7/AVP3/AVP2
Ferro e aço,
petróleo,
químico,
cimento,
Comida,
metalurgia,
fabricação de papel,
energia elétrica,
monitoramento,
conservação de água e energia hidrelétrica,
maquinário, etc
Suporte online e suporte técnico de vídeo.
