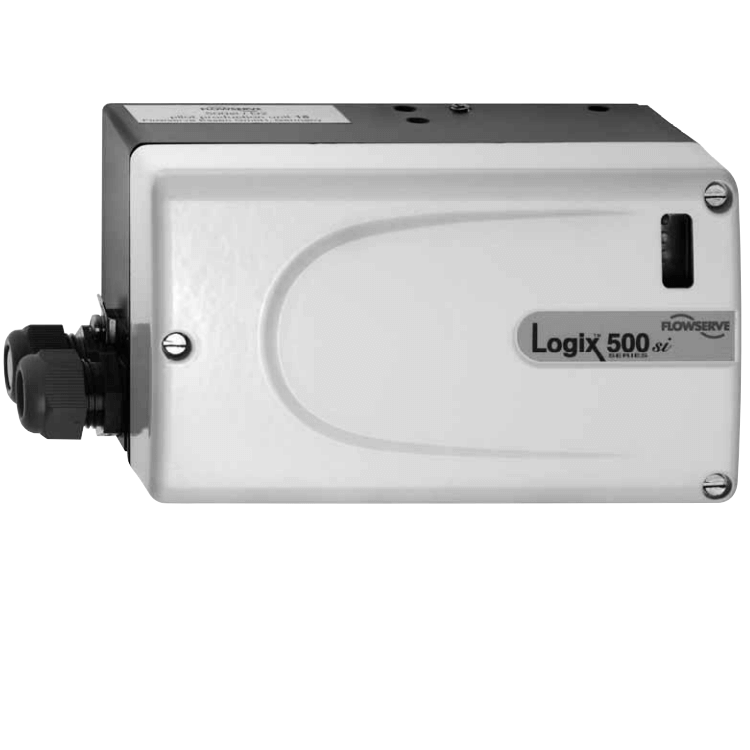

Flowserve Digital Positioner Logix 520 Si

O posicionador digital Flowserve Logix 520 Si é um posicionador de válvula digital com entrada digital de dois – fios e 4-20 mA. O Flowserve Digital Positioner Logix 520 Si também utiliza o protocolo HART para permitir a comunicação remota de duas vias – com o posicionador. Flowserve Digital Positioner Logix 520 Si controla atuadores de ação única – com montagens lineares e rotativas. O posicionador digital Flowserve Logix 520 Si é totalmente alimentado pelo sinal de entrada 4-20 mA. O sinal de entrada mínimo necessário para funcionar é 3,6 mA.

características do produto

O posicionador digital Flowserve Logix 520 Si é um posicionador de válvula digital com entrada digital de dois – fios e 4-20 mA. O Flowserve Digital Positioner Logix 520 Si também utiliza o protocolo HART para permitir a comunicação remota de duas vias – com o posicionador. Flowserve Digital Positioner Logix 520 Si controla atuadores de ação única – com montagens lineares e rotativas. O posicionador digital Flowserve Logix 520 Si é totalmente alimentado pelo sinal de entrada 4-20 mA. O sinal de entrada mínimo necessário para funcionar é 3,6 mA.

O posicionador digital Flowserve Logix 520 Si é insensível a mudanças de pressão de alimentação e pode lidar com pressões de alimentação de 1,5 a 6 barg (22 a 87 psig), um regulador de alimentação geralmente não é necessário; no entanto, em aplicações onde a pressão de alimentação é maior do que a classificação de pressão máxima do atuador, um regulador de alimentação é necessário para diminuir a pressão para a classificação máxima do atuador (não deve ser confundido com a faixa de operação). Um filtro de ar coalescente é recomendado para todas as aplicações. devido às tolerâncias estreitas no posicionador.

flowserve digital positioner logix 520 si 6

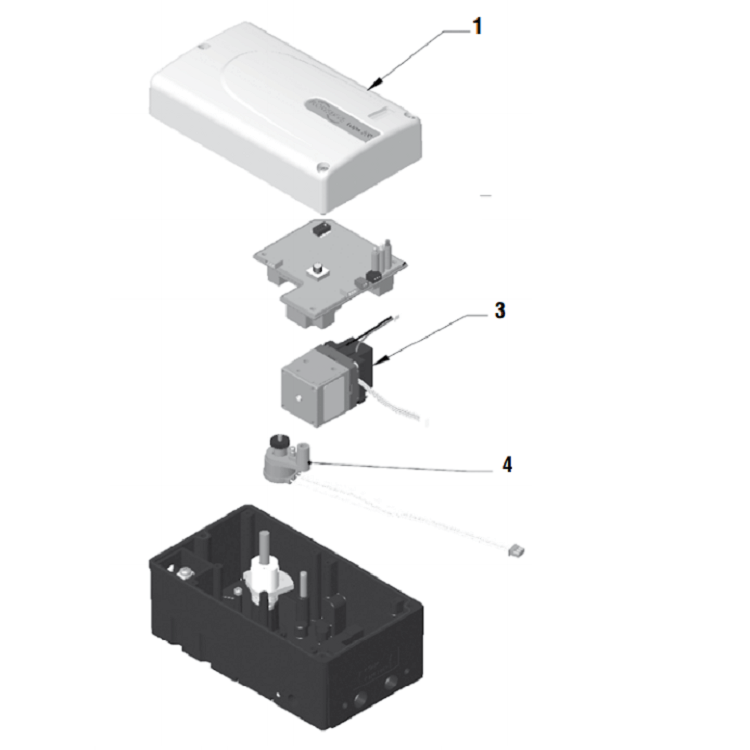

O posicionador Logix 520si é um posicionador digital que incorpora o protocolo HART para comunicação. O posicionador consiste em três módulos principais:

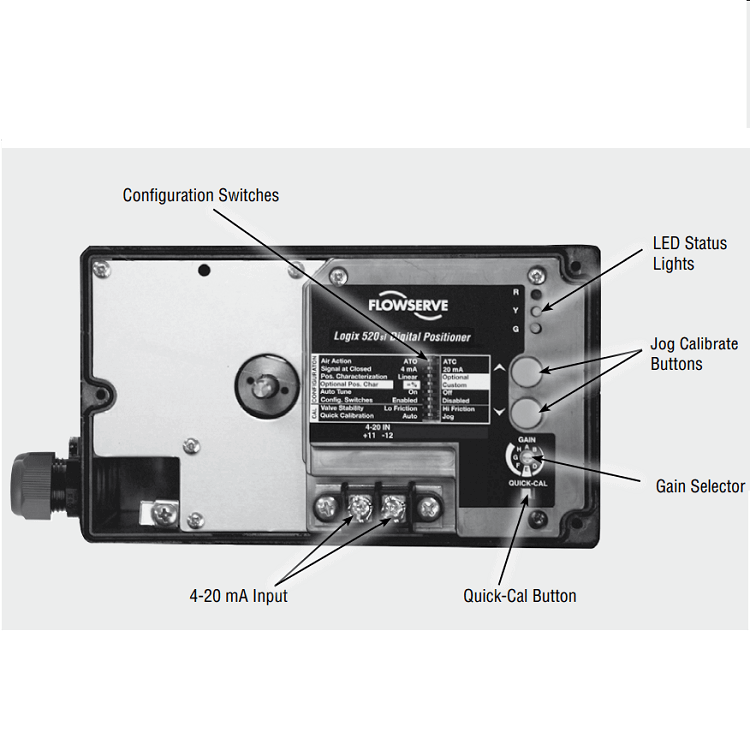

1. O módulo de controle eletrônico baseado em microprocessador – inclui
Comunicações HART e interruptores diretos da interface do usuário local
2. A válvula piezoelétrica – com base no módulo conversor pneumático eletro-
3. O sensor de posição da válvula de resolução infinita.

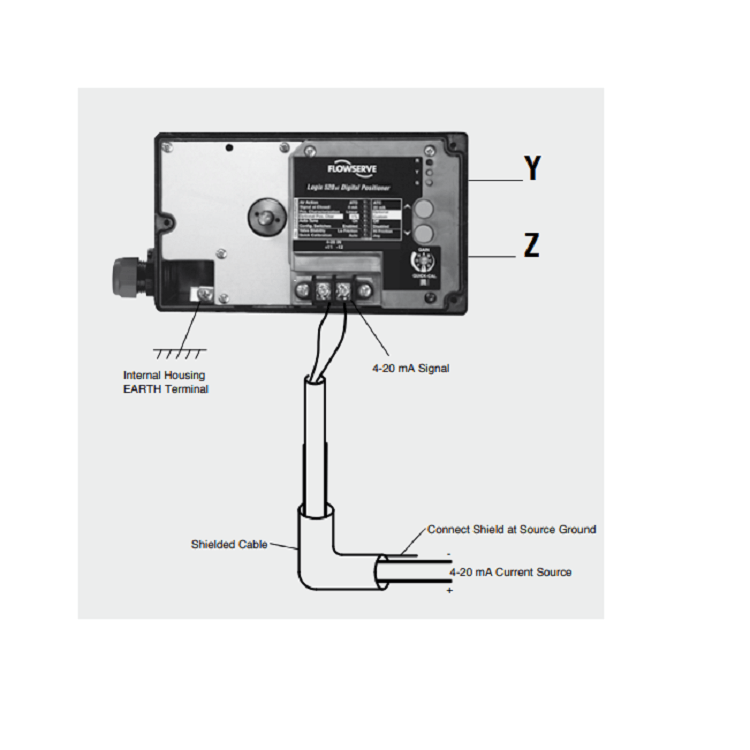

O circuito de controle completo é alimentado pelo sinal de comando two-wire, 4-20 mA. O módulo HART envia e recebe as comunicações digitais FSK HART sobrepostas pelos fios de sinal 4-20 mA, fornecendo duas comunicações digitais remotas de – vias para o microprocessador. O comando analógico 4-20 mA é passado para o microprocessador, onde é comparado com a posição medida da haste da válvula.

Parâmetros do Produto

Product Name Flowserve Digital Positioner Logix 520 Si
Input Signal Range 4 – 20 mA (HART)
Compliance Voltage 12 VDC
Voltage Supply (maximum) 30 VDC
Minimum Required Operating Current 3,6 mA
Feedback Shaft Rotation Min. 15°, max 90°

40° recommended for linear

applications

Air Supply Quality Free from moisture, oil and dust

per IEC 770 and ISA-7.0.01

Input Pressure Range 1,5 to 6,0 bar (22 to 87 psi)
Output Pressure Range 0 to 100% of air supply pressure
Linearity < +/- 1,0%
Resolution < 0,1%
Repeatability < 0,2%
Deadband < 0,2%

Aplicativo e serviço de vendas After-

As principais áreas de aplicação dos posicionadores de válvula incluem:
1. Projeto de gaseificação de carvão
2. Unidade de gaseificação de energia limpa
3. Eletricidade
4. Hidrocarbonetos
5. Abastecimento e tratamento de água
6. Celulose e papel
7. Ambiente industrial
8. Alimentos e bebidas
9. Ciências da vida e outros campos

After-serviços de vendas

Suporte online e suporte técnico de vídeo.
