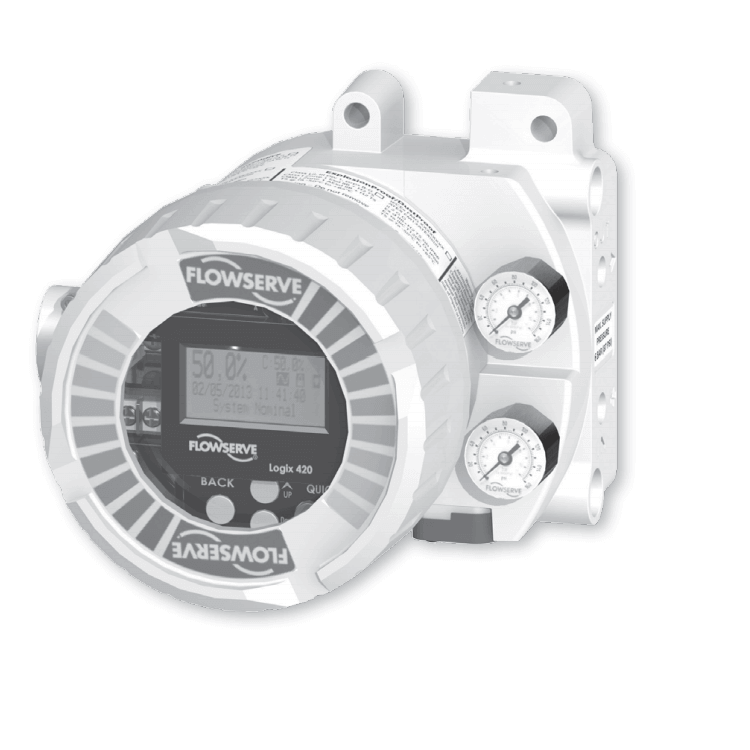

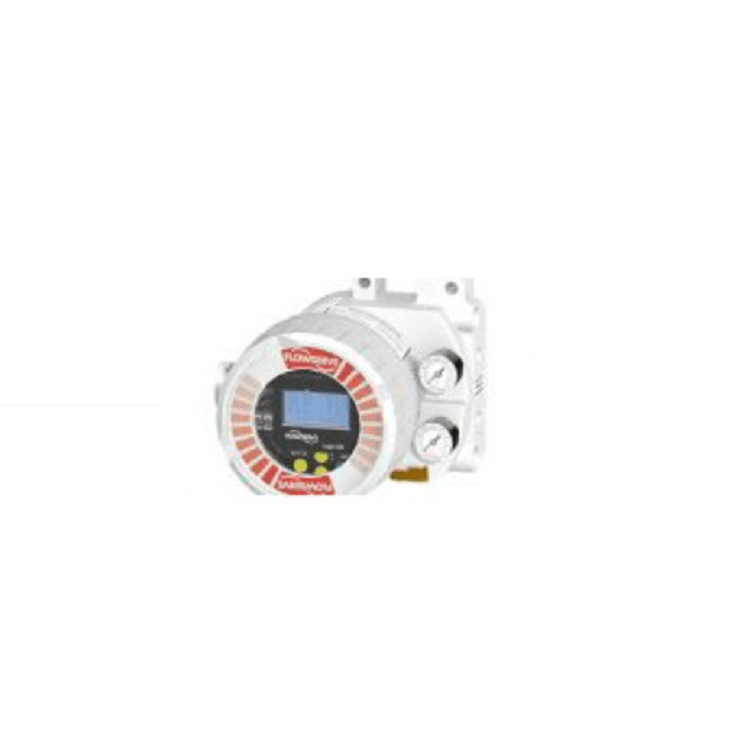

Flowserve Digital Positioner Logix 420 é um produto recém-lançado que fornece uma solução compacta e altamente competitiva para os mercados de atuação única, à prova de explosão -, intrinsecamente seguro e não inflamável -. Flowserve Digital Positioner Logix 420 usa tecnologia piezoelétrica avançada para garantir excelente desempenho e confiabilidade. Flowserve Digital Positioner Logix 420 pode ser facilmente configurado via display LCD (não padrão), botões locais, HART portátil ou software ValveSight DTM. Os principais setores de aplicação do Flowserve Digital Positioner Logix 420 são: energia elétrica, indústria química, conservação de água, indústria geral e petróleo e gás.
• Facilidade de instalação e operação garantida pela calibração de um botão -, fácil de usar
interface, tela LCD e software ValveSight DTM
• Maior precisão e confiabilidade possibilitada por componentes de precisão, internos
controle de loop e algoritmos de controle avançado
• Diagnóstico on-line abrangente e visor de saúde intuitivo
• Conformidade à prova de explosão – com instalações Classe I Divisão 1 e ATEX Ex d,
projeto intrinsecamente seguro certificado para aplicações Classe I Divisão 1 e Ex ia, além de
aprovações não inflamáveis –
O posicionador digital Logix 420 é uma entrada digital de dois – fios 4-20 mA

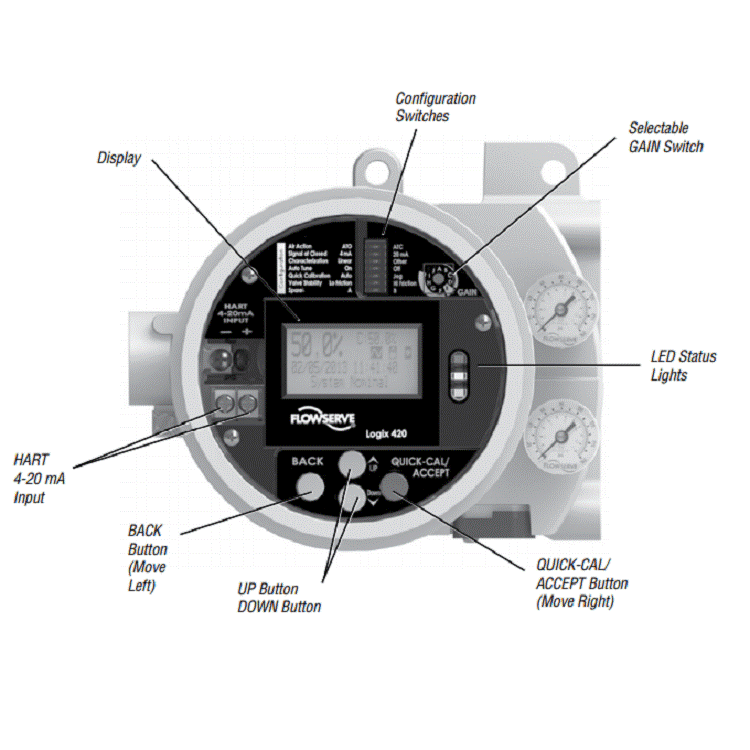

posicionador de válvula que usa o protocolo HART para permitir duas comunicações remotas de – vias. O posicionador é totalmente alimentado pelo sinal de entrada 4-20 mA. A corrente inicial de – deve ser de pelo menos 3,8 mA. O posicionador é configurável por meio da interface do usuário local, hand-held ou DTM. O posicionador Logix 420 pode controlar atuadores pneumáticos de ação única – com montagens lineares ou rotativas.

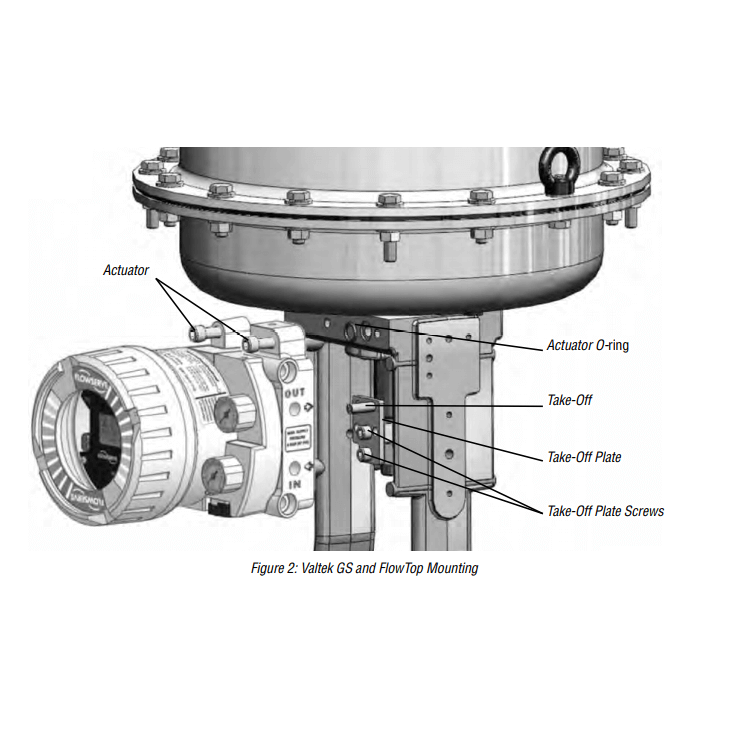

O posicionador digital Logix 420 é um instrumento eletrônico e pneumático de feedback de malha fechada. Posicionador Logix 420 instalado em um único atuador linear de ação – para ação air-to-open.
| Product Name | Flowserve Digital Positioner Logix 420 |
| Power Supply | Two-wire, 4-20 mA
10.0 VDC terminal voltage |
| Input Signal Range | 4 – 20 mA (HART) |
| Compliance Voltage | 10.0 VDC @ 20 mA |
| Effective Resistance | 500 Ω @ 20 mA Typical |
| Minimum Required Operating Current | 3.8 mA |
| Minimum Input Pressure | 1.5 Bar (22 PSI) |
| Maximum Input Pressure | Single Acting Relay – 6 Bar (87 PSI) |
| Output Pressure Range | 0 to 100% of air supply pressure |
| Feedback shaft Rotation | Min 15°, Max 90°
45° recommended for linear applications. |
| Operating Temperature Range | -52 to 85°C (-61.6 to 185°F) |
| Resolution | ≤ 0.25% |
| Linearity | +/-1.25% |
| Repeatability | ≤ 0.25% |
| Hysteresis | ≤ 1.0% |
| Deadband | ≤ 0.3% |
| Sensitivity | ≤ 0.25% |
| Stability | ≤ 0.4% |
| Long term drift | ≤ 0.5% |
As principais áreas de aplicação dos posicionadores de válvula incluem:
1. Projeto de gaseificação de carvão
2. Unidade de gaseificação de energia limpa
3. Eletricidade
4. Hidrocarbonetos
5. Abastecimento e tratamento de água
6. Celulose e papel
7. Ambiente industrial
8. Alimentos e bebidas
9. Ciências da vida e outros campos
