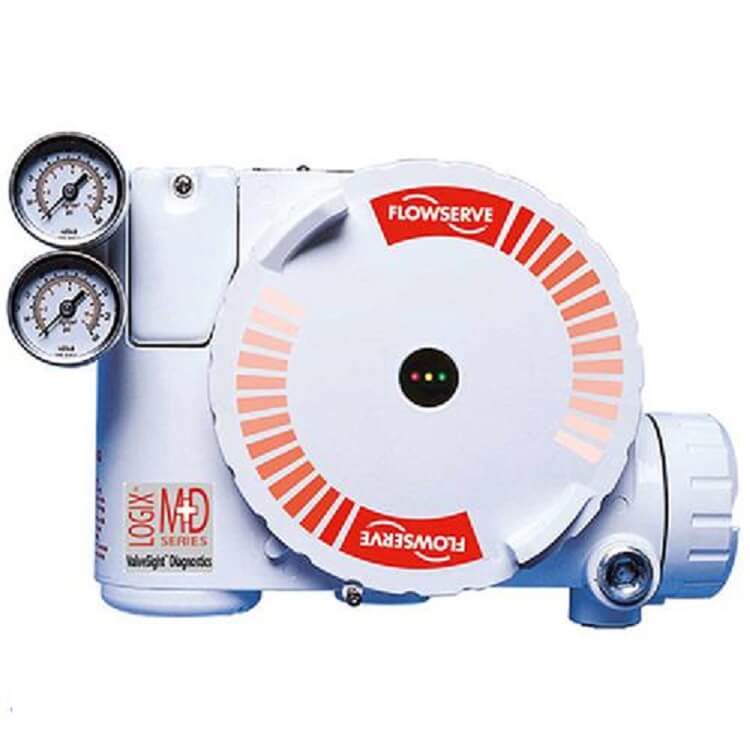

Flowserve Digital Positioner Logix 3200MD usa tecnologia piezoelétrica avançada para fornecer desempenho e confiabilidade. O Flowserve Digital Positioner Logix 3200MD pode ser facilmente configurado usando botões locais ou ValveSight DTM. O Flowserve Digital Positioner Logix 3200MD foi projetado para resistir a ambientes adversos; ele é equipado com mais de 100 alarmes de advertência úteis que podem alertar sobre o potencial de mau funcionamento de válvulas, atuadores e posicionadores. Quando o Flowserve Digital Positioner Logix 3200MD é usado com o software ValveSight DTM, muitas ferramentas de diagnóstico podem ser usadas para diagnosticar problemas e potenciais problemas rapidamente.
Flowserve Digital Positioner Logix 3200MD usa tecnologia piezoelétrica avançada para fornecer desempenho e confiabilidade. O Flowserve Digital Positioner Logix 3200MD pode ser facilmente configurado usando botões locais ou ValveSight DTM. O Flowserve Digital Positioner Logix 3200MD foi projetado para resistir a ambientes adversos; ele é equipado com mais de 100 alarmes de advertência úteis que podem alertar sobre o potencial de mau funcionamento de válvulas, atuadores e posicionadores. Quando o Flowserve Digital Positioner Logix 3200MD é usado com o software ValveSight DTM, muitas ferramentas de diagnóstico podem ser usadas para diagnosticar problemas e potenciais problemas rapidamente.
Flowserve Digital Positioner Logix 3200MD é um posicionador de válvula digital de entrada dois-wire 4-20 mA. O Flowserve Digital Positioner Logix 3200MD pode ser configurado por meio da interface de usuário local. Flowserve Digital Positioner Logix 3200MD utiliza o protocolo HART para permitir duas comunicações remotas de – vias com o posicionador. O Flowserve Digital Positioner Logix 3200MD pode controlar os atuadores de ação dupla- e única- com montagens lineares ou rotativas. O Flowserve Digital Positioner Logix 3200MD é totalmente alimentado pelo sinal de entrada 4-20 mA. A corrente inicial de – deve ser de pelo menos 3,6 mA sem uma placa AO ou 3,85 mA com uma placa AO.
O posicionador Logix 3200MD é um instrumento de feedback elétrico. O Logix 3200MD recebe energia do sinal de entrada two-wire, 4-20 mA. No entanto, como este posicionador utiliza comunicações HART, duas fontes podem ser usadas para o sinal de comando: Analógico e Digital. Na fonte analógica, o sinal 4-20 mA é usado para a fonte de comando. Em uma fonte digital, o nível do sinal de entrada 4-20 mA é ignorado e um sinal digital, enviado via HART, é usado como fonte de comando. A fonte de comando pode ser acessada com o software ValveSight, o comunicador HART 375 ou outro software host.
O Logix 3200MD usa um algoritmo de posicionamento de dois – estágios, stem-.

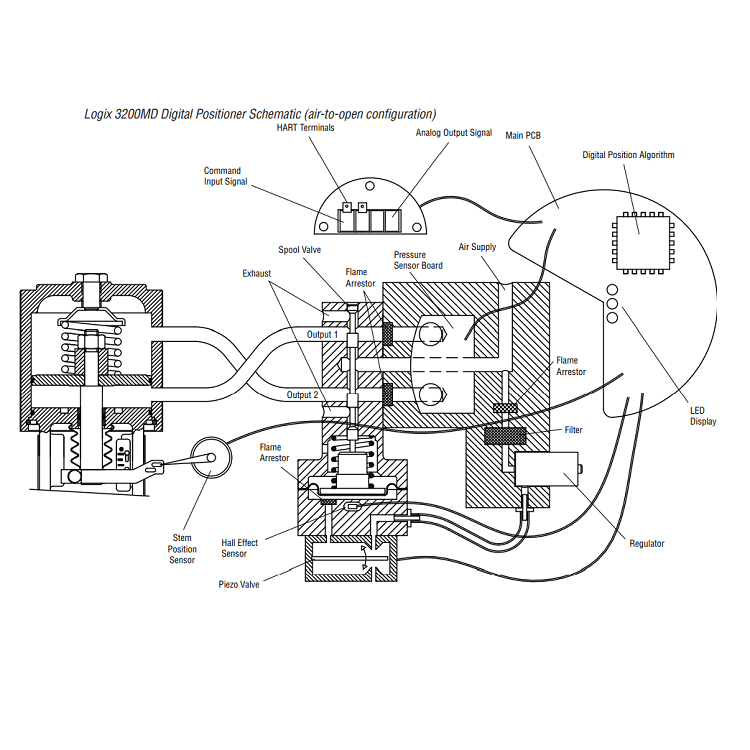

Os dois estágios consistem em um loop interno-, controle de carretel e um loop externo, controle de posição da haste. Referindo-se novamente à Figura 1, um sensor de posição da haste fornece uma medição do movimento da haste. O comando de controle é comparado com a posição da haste. Se houver algum desvio, o algoritmo de controle enviará um sinal para o controle de loop inner- para mover o carretel para cima ou para baixo, dependendo do desvio. O loop interno então ajusta rapidamente a posição do carretel. As pressões do atuador mudam e a haste começa a se mover. O movimento da haste reduz o desvio entre o comando de controle e a posição da haste. Este processo continua até que o desvio chegue a zero.
| Product Name | Flowserve Digital Positioner Logix 3200MD |
| Power Supply | Two-wire, 4-20 mA
10.0 to 30.0 VDC |
| Compliance Voltage | 10.0 VDC @ 20 mA |
| Effective Resistance | 495 Ω @ 20 mA Typical
Add 20 Ω when HART communication active |
| Communications | HART Protocol |
| Minimum Operating Current | 3.6 mA without AO board
3.85 mA with AO board |
| Maximum Voltage | 30.0 VDC |
| Operating Temperature Range | -40° to 176°F
(-40° to 80°C) |
| Housing Material | Cast, powder-painted aluminum, stainless steel |
| Deadband | <0.1% full scale |
| Repeatability | <0.05% full scale |
| Linearity | <0.5% (rotary), <0.8%, (sliding stem) full scale |
| Air Consumption | <0.3 SCFM (0.5 Nm3 |
| Air Capacity | 12 SCFM @ 60 psi (4 barg) (0.27 Cv) |
As principais áreas de aplicação dos posicionadores de válvula incluem:
1. Projeto de gaseificação de carvão
2. Unidade de gaseificação de energia limpa
3. Eletricidade
4. Hidrocarbonetos
5. Abastecimento e tratamento de água
6. Celulose e papel
7. Ambiente industrial
8. Alimentos e bebidas
9. Ciências da vida e outros campos
Suporte online e suporte técnico de vídeo.
