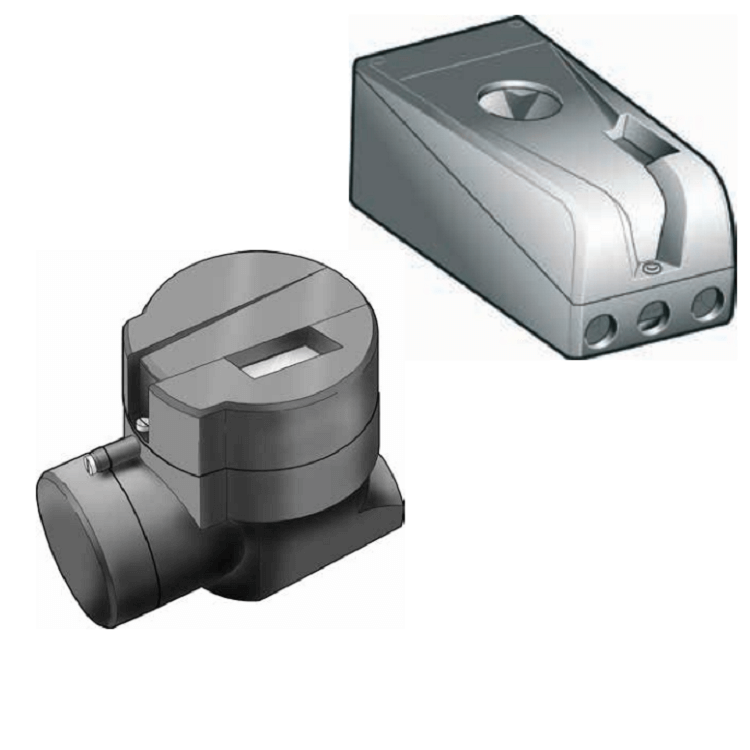

O Flowserve Digital Positioner D3 é adequado para válvulas lineares ou rotativas, atuadores simples ou duplos de ação – e aplicações especiais. O posicionador digital Flowserve D3 tem funções gerais. O Flowserve Digital Positioner D3 atribui grande importância à proteção da segurança. O posicionador digital Flowserve D3 tem um gabinete à prova de explosão – com módulos plug-in para chaves de limite e feedback.
• Menor custo operacional possibilitado pelo relé pneumático de sangria zero- que permite um consumo de ar muito baixo para minimizar os custos de eletricidade e atender aos limites de sangria da EPA para aplicações de gás natural
• Facilidade de instalação e configuração habilitada por embreagem de fricção, cinco teclas simples e grande display LCD gráfico
• Ampla versatilidade de aplicação com Hart, PROFIBUS PA, PROFIBUS DP, Foundation Fieldbus e tecnologia de comunicação sem fio IEC ISA100 líder da indústria-
• Aprovações ATEX, IECEx, CSA, FM e SIL 2 disponíveis com algumas configurações

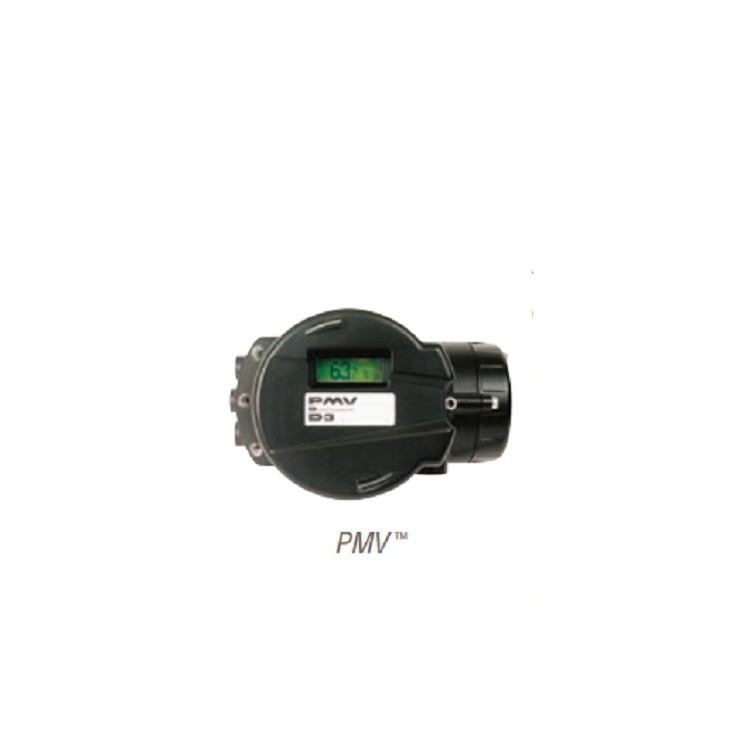

O Flowserve PMV D3 é um posicionador digital projetado principalmente para controlar válvulas de controle modulantes. O posicionador pode ser usado com atuadores de ação simples ou dupla com movimento rotativo ou linear. O PMV D3 pode ser equipado com módulos para feedback, interruptores de limite e medidores de pressão. Sensores de pressão podem ser instalados no bloco pneumático para oferecer diagnósticos avançados. Os módulos podem ser montados na fábrica antes da entrega ou instalados posteriormente. Os módulos para feedback e interruptores de limite podem conter o seguinte: Feedback 4-20 mA e uma das seguintes funções:
Dois contatos mecânicos
Dois interruptores de palheta
Dois sensores indutivos, EN60947-5-6
| Product name | Flowserve Digital Positioner D3 |
| Rotation angle | min. 30° max 100°, option 270° |
| Stroke | 5-130 mm (0.2” to 5.1”) |
| Input signal | 4-20 mA DC |
| Air supply | 2-7 bar (30-105 psi)
DIN/ISO 8573-1 3.2.3 Free from oil, water and moisture. |
| Air delivery | 350 nl/min (13.8 scfm) |
| Air consumption | <0.3 nl/min (0.01 scfm) |
| Electrical connections | Screw terminals 2.5 mm2 /AWG14 |
| Linearity | <1% |
| Repeatability | <0.5% |
| Hysteresis | <0.4% |
| Dead band | 0.2-10% adjustable |
| Display | Graphic, view area 15 x 41mm (0.6 x 1.6”) |
| UI | 5 push buttons |
As principais áreas de aplicação dos posicionadores de válvula incluem:
1. Projeto de gaseificação de carvão
2. Unidade de gaseificação de energia limpa
3. Eletricidade
4. Hidrocarbonetos
5. Abastecimento e tratamento de água
6. Celulose e papel
7. Ambiente industrial
8. Alimentos e bebidas
9. Ciências da vida e outros campos
Suporte online e suporte técnico de vídeo.
