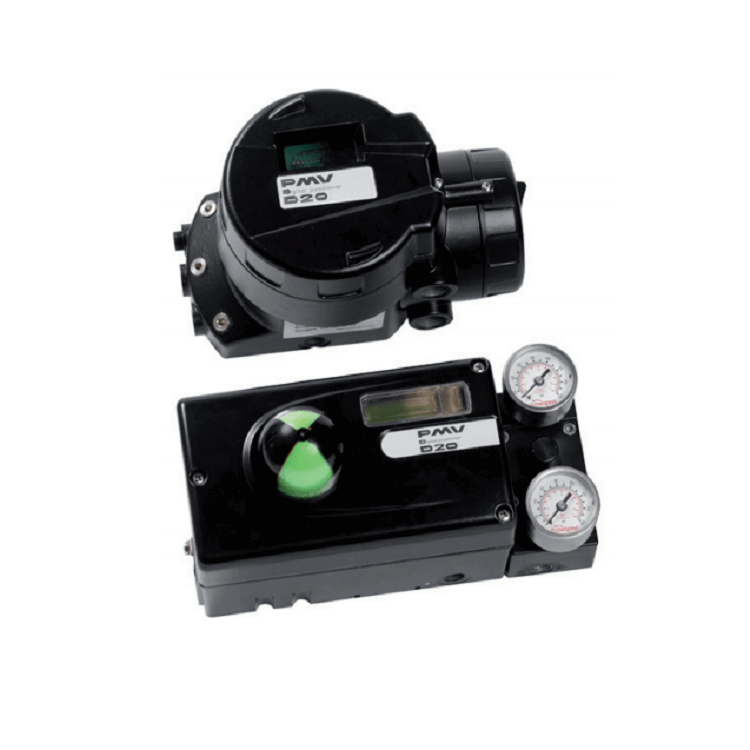

O Flowserve Digital Positioner D20 é um posicionador digital compacto adequado para atuadores lineares e rotativos em aplicações de ação única -. O Flowserve Digital Positioner D20 pode executar melhor controle de processo com altíssima precisão, mesmo na menor válvula. Flowserve Digital Positioner D20 tem interruptores adicionais e opções de realimentação de posição 4-20 mA. O Flowserve Digital Positioner D20 tem versões IS, NI e à prova de explosão -.
• Facilidade de instalação e operação devido à embreagem de fricção, design compacto e recurso de calibração automática e rápida com um único botão que ajusta o D20 em segundos

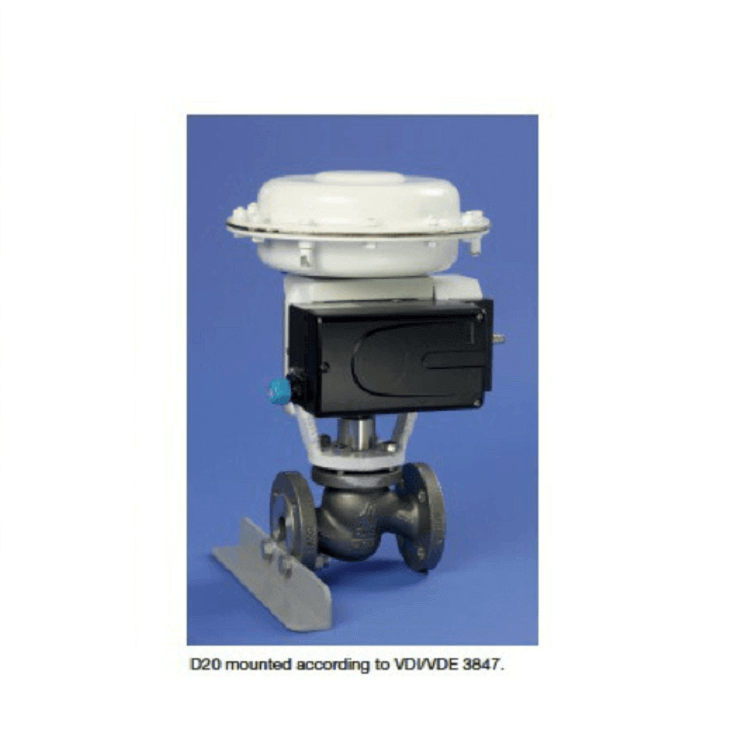

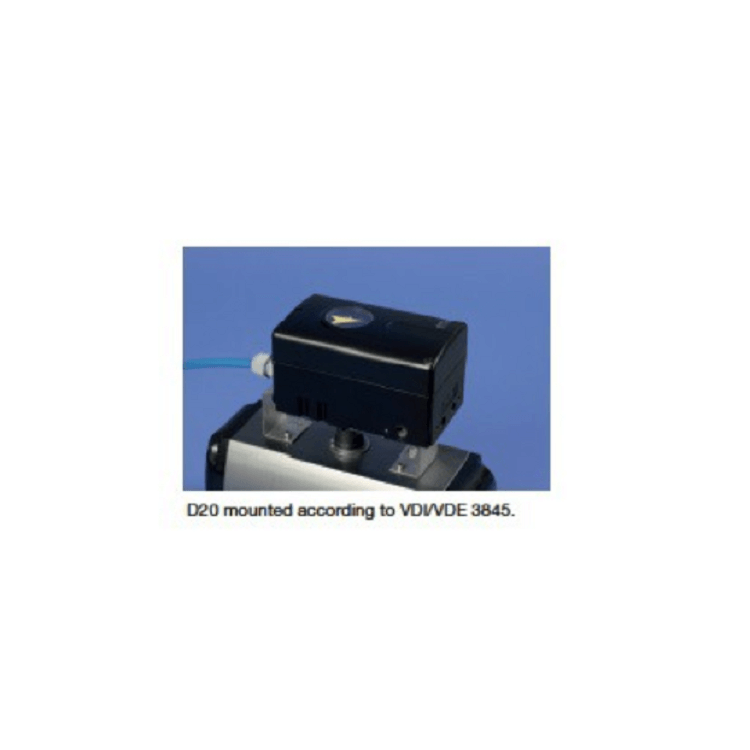

• Ampla versatilidade de aplicação possibilitada pelo design flexível que permite a montagem de acordo com os padrões VDI/VDE 3845 (rotativo) e VDI/VDE 3847 (linear com tubulação integrada)
• Aprovações ATEX, IECEx, CSA e FM disponíveis com algumas configurações
O PMV D20 é um posicionador de válvula digital com entrada de 4-20 mA e dois – fios alimentado por loop. O posicionador PMV D20 controla atuadores com montagens lineares e rotativas. O PMV D20 é totalmente alimentado pelo sinal de entrada 4-20 mA. O sinal de entrada mínimo necessário para funcionar é 3,6 mA. Como opção, o D20 pode ser equipado com protocolo HART para permitir a comunicação bidirecional. Como o posicionador é insensível às mudanças de pressão de alimentação e pode lidar com pressões de alimentação de 1,5 a 6 barg (22 a 87 psig), geralmente não é necessário um regulador de alimentação; no entanto, em aplicações onde a pressão de alimentação é superior à classificação de pressão máxima do atuador, um regulador de alimentação é necessário para diminuir a pressão para a classificação máxima do atuador (não deve ser confundida com a faixa operacional). Um filtro de ar coalescente é recomendado para todas as aplicações devido às tolerâncias estreitas do posicionador.
Acessórios do posicionador PMV D20: Sistema de feedback analógico opcional, bem como unidade de chave fim de curso e um módulo de dupla ação acoplável diretamente.
| Product name | Flowserve Digital Positioner D20 |
| Input signal | 4-20 mA |
| Current supply | min. 3.6 mA |
| Current supply | Max. 150 mA |
| Load Standard | 400 ohm @ 20 mA |
| Load HART | 470 ohm @ 20 mA |

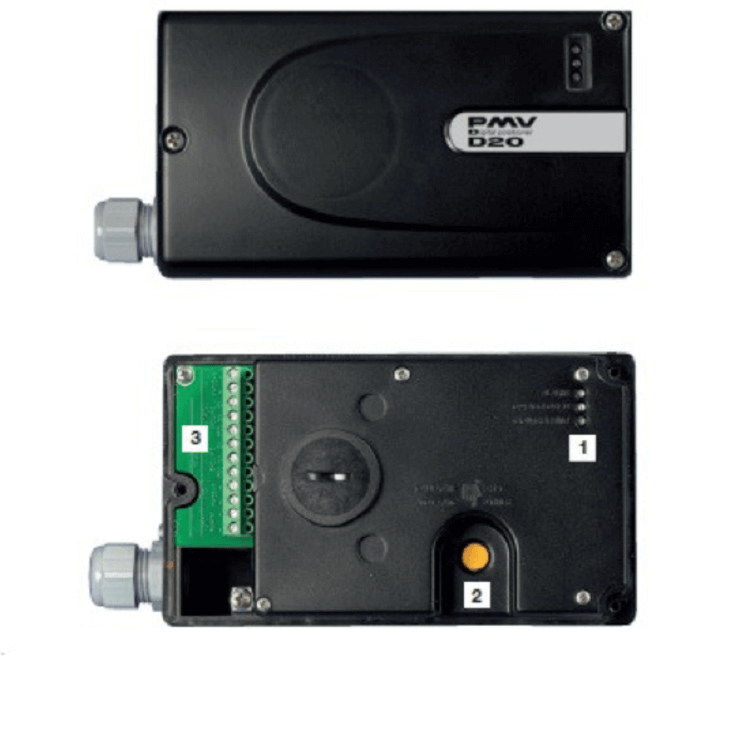

| User Interface | D20 Single push button, LEDs |
| Voltage drop | Standard 8 VDC @ 20mA |
| Voltage drop | HART 9.4 VDC @ 20mA |
| Angle of rotation | Min 0 – 40° |
| Angle of rotation | Max 0 – 90° |
| Air supply range | 1.5 – 6 bar / 22 – 87 psi |
| Output | 0-100% of air supply pressure |
| Ingress protection | IP66 / Nema 4X |
| Operating humidity | 0–100% rh non-condensing |
| Air connections | 1/4” NPT |
| Linearity | <1% |
| Sensitivity | <0.05% |
| Resolution | <0.1% |
| Repeatability | <0.2% |
| Hysteresis + dead band | <0.5% |
| Temp effect | <0.1%/10K |
| Mounting position effect | <0.2% |
| Weight | 1.4 kg / 3.1 lbs |
As principais áreas de aplicação dos posicionadores de válvula incluem:
1. Projeto de gaseificação de carvão
2. Unidade de gaseificação de energia limpa
3. Eletricidade
4. Hidrocarbonetos
5. Abastecimento e tratamento de água
6. Celulose e papel
7. Ambiente industrial
8. Alimentos e bebidas
9. Ciências da vida e outros campos
