Posicionadores de uso geral rápidos e precisos disponíveis em configurações pneumáticas (P5) ou eletropneumáticas (EP5). Flowserve Analog Positioner P5 e EP5 escolher entre as opções à prova de explosão- (EP5-EX), fail-freeze (EP5-FS) e intrinsecamente seguras (EP5-IS). Os posicionadores analógicos Flowserve P5 e EP5 têm componentes de válvula de carretel de alto – ganho e grande capacidade – para aprimorar o desempenho. Os posicionadores analógicos Flowserve P5 e EP5 podem fornecer resposta muito rápida e precisa do atuador e da válvula e comissionamento simples.
• Desempenho aprimorado do conjunto de válvula de carretel de alta-ganho e alta- capacidade, fornecendo atuador e resposta de válvula muito rápidos e precisos, além de comissionamento simples com ajuste não – interativo e zero-span
• Vida útil mais longa garantida por design simples e robusto, oferecendo confiabilidade máxima em todos os ambientes
• Versatilidade de design compacto e modular, permitindo a adição simples de conversores I/P e unidade de feedback F5; adequado para aplicações únicas- ou duplas- atuantes

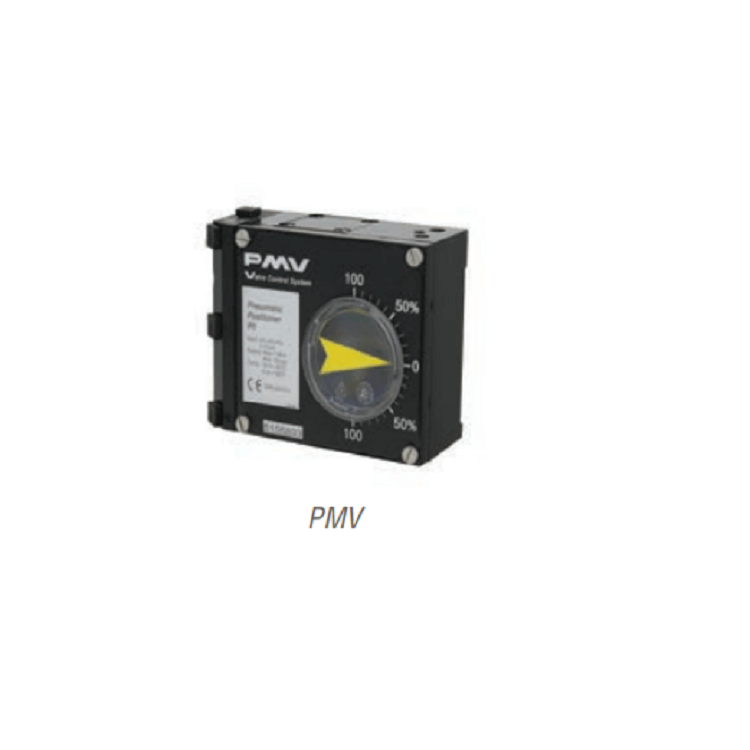

A unidade básica do sistema é o posicionador pneumático, usado em aplicações de ação simples ou dupla. O P5 vem de fábrica com amortecedores integrados, um conjunto de válvula de carretel de alto ganho, portas de medição e um invólucro vedado O-ring. O alojamento utiliza uma vedação O-ring exclusiva que pode ser ajustada para uma posição vedada ou drenada. O conceito de design modular permite a fácil adição de acessórios, como conversor I/P e /or um pacote de feedback, ambos isolados da unidade pneumática básica. Esses acessórios podem ser montados na fábrica ou em campo. Facilidade de calibração e manutenção estão embutidas no projeto com ajuste de amplitude e zero facilmente acessível e substituição de peças muito simples.

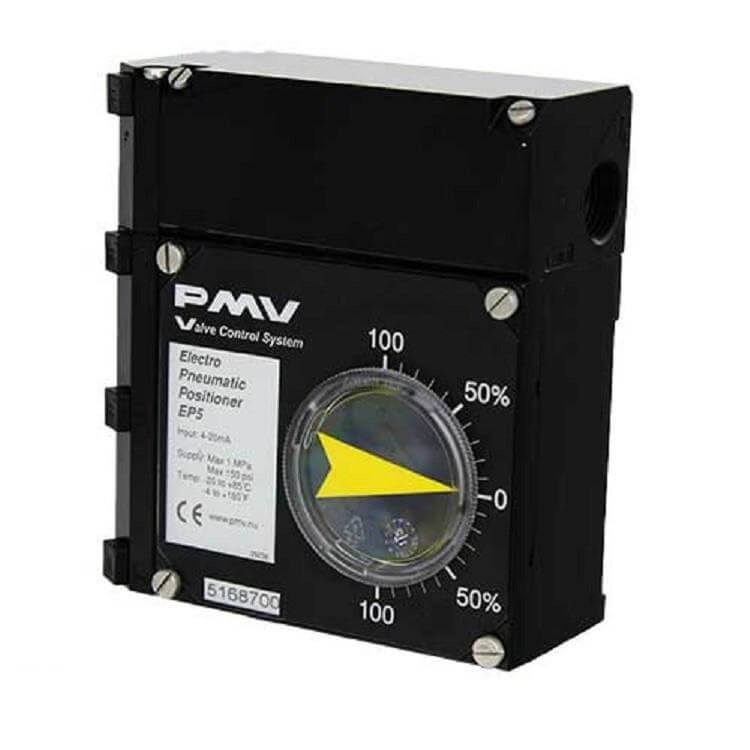

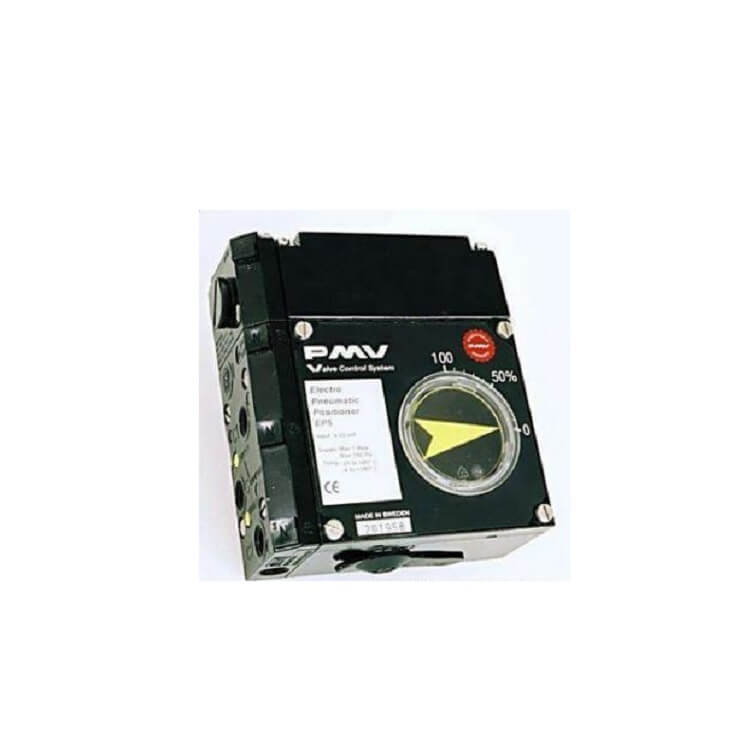

O EP5 tem os mesmos recursos e benefícios do posicionador P5. É modular para atender a várias aplicações. São oferecidas versões de aplicações gerais, intrinsecamente seguras, à prova de explosão e congelamento de falhas.
| Product name | Flowserve Analog Positioner P5 and EP5 | |
| Type | P5 | EP5 |
| Input Signal | 20-100 kPa/3-15 Psi (6-30 optional) | 4-20 mA |
| Linearity | ≤ 0,5%* | ≤ 0,5%* |
| Hysteresis | ≤ 0,75%* | ≤ 0,5%* |
| Repeatability | ≤ 0,5%* | ≤ 0,5%* |
| Gain | (pressure 600 kPa/87 Psi)
1 000 (kPa/kPa) Min 66%/% ISA S75.13 |
– |
| Temperature range | -20°C to +85°C (-4°F to 185°F) | |
| Connector threads | 1/4″ NPT or G | |
| Gauge threads | 1/8″ NPT or G | |
| Weight std. | 1,1 kg/2.4 lbs | 1,5 kg/3.4 lbs |
| Weight with gauges | 1,3 kg/2.9 lbs | 1,8 kg/3.9 lbs |
| Ingress protection | – | IP 66/NEMA 4 |
As principais áreas de aplicação dos posicionadores de válvula incluem:
1. Projeto de gaseificação de carvão
2. Unidade de gaseificação de energia limpa
3. Eletricidade
4. Hidrocarbonetos
5. Abastecimento e tratamento de água
6. Celulose e papel
7. Ambiente industrial
8. Alimentos e bebidas
9. Ciências da vida e outros campos
