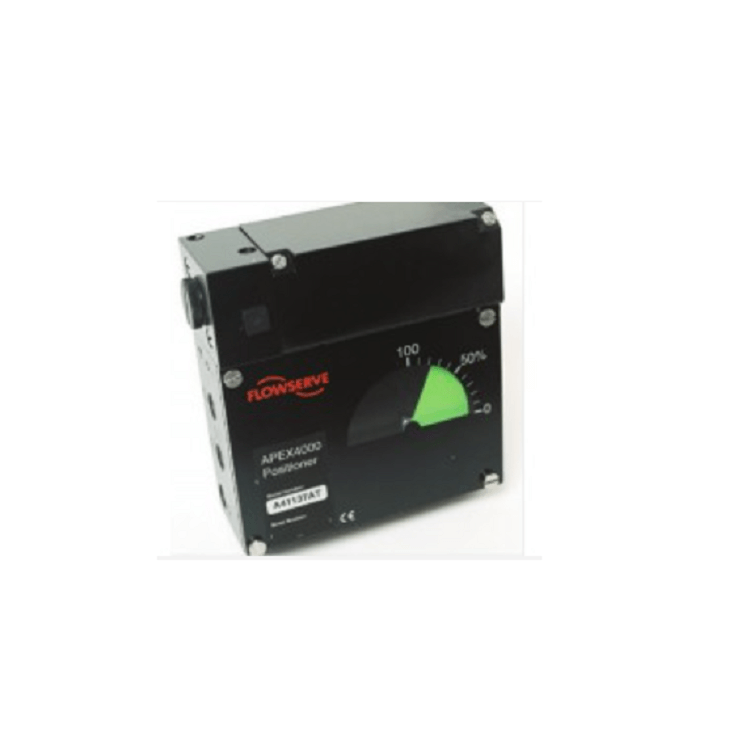

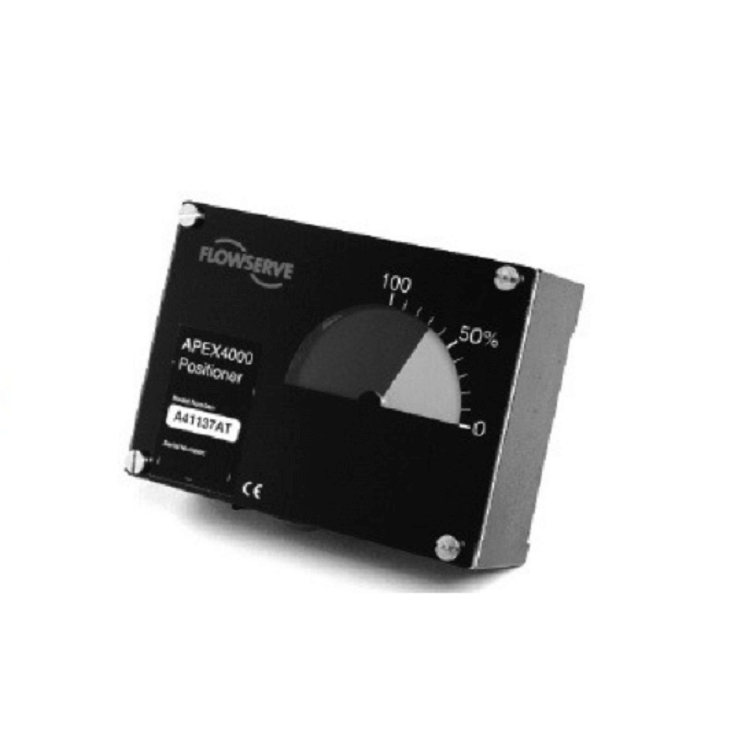

Flowserve Analog Positioner Apex 4000

Flowserve Analog Positioner Apex 4000 fornece posicionamento preciso da válvula para atuadores rotativos e lineares em configurações de dupla ação ou retorno por mola. O Flowserve Analog Positioner Apex 4000 pode ser usado com sinais de controle pneumático 3-15 psi ou equipado com transdutores de pressão current-to- para entradas de sinal 4-20 mA. O design modular do Flowserve Analog Positioner Apex 4000 permite a adaptação em campo das opções I/P. O posicionador compacto e leve também está em conformidade com os padrões de montagem NAMUR VDI/VDE 3845 e possui um indicador de posição visual de baixo perfil. Flowserve Analog Positioner Apex 4000 está disponível com as seguintes opções: válvulas de carretel de alto e baixo fluxo e vários cames de feedback.

características do produto

Flowserve Analog Positioner Apex 4000 é um posicionador compacto, leve e de baixo custo -.
Flowserve Analog Positioner Apex 4000 é adequado para todas as válvulas rotativas ou lineares, válvulas simples e válvulas simples.
Flowserve Analog Positioner Apex 4000 é um posicionador de ação dupla -.
Todas as partes expostas do Flowserve Analog Positioner Apex 4000 têm estrutura de alumínio revestida com pó de epóxi -, o que garante sua capacidade para ambientes corrosivos.
O Flowserve Analog Positioner Apex 4000 tem uma válvula corrediça folheada a ouro -.

Flowserve Analog Positioner Apex 4000

• Maior confiabilidade de design compacto e robusto com poucas peças móveis
• Ampla versatilidade de aplicação fornecida por várias opções de cam
• A calibração rápida e simples usa botões giratórios e requer apenas uma chave de fenda de ponta chata -; ajuste de amplitude realizado internamente com ajuste de zero externo

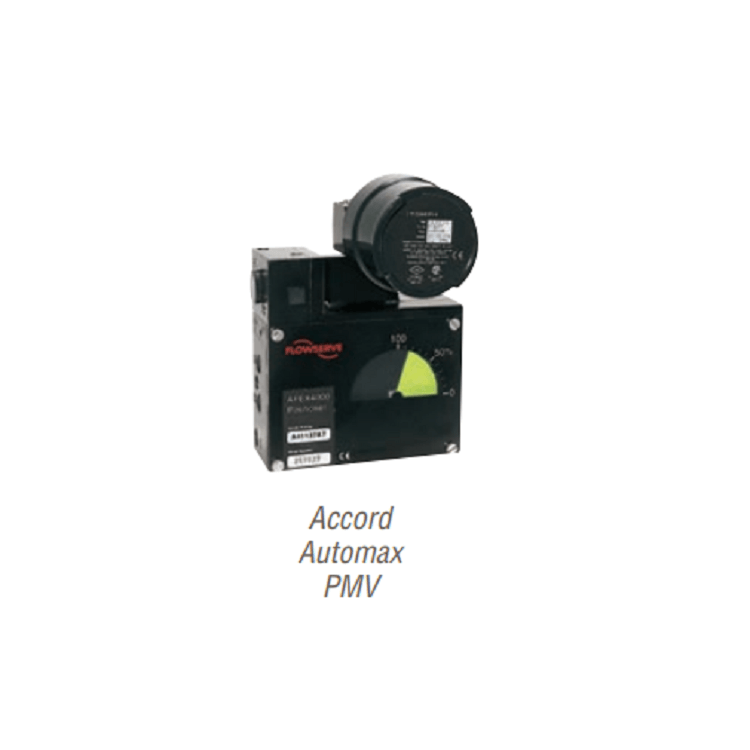

• Fácil atualização em campo para opções eletro-pneumáticas I/P sem remover a tampa

O posicionador Apex 4000 causa rotação (ou movimento linear) do atuador da válvula em proporção a um sinal de entrada. Este sinal pode assumir a forma de pressão pneumática (Modelo 4000) ou corrente elétrica (Modelos 4100, 4200, 4300 e 4400). A pressão de alimentação é direcionada ao atuador por meio de uma válvula de carretel de precisão. Conforme a pressão de entrada é variada, o feixe de equilíbrio se afasta de sua posição neutra. A bobina também se desloca e uma pressão diferencial é criada através do atuador, causando rotação (ou movimento linear). O movimento do atuador é realimentado através do eixo e came do posicionador. A rotação do came causa o movimento do braço de feedback, alterando a compressão na mola de feedback, forçando a viga de equilíbrio e o carretel de volta às suas posições neutras. Isso interrompe o fluxo de ar para o atuador e a rotação para.

Parâmetros do Produto

Product name Flowserve Analog Positioner Apex 4000
Repeatability 0.5% Full Scale
Hysteresis & Deadband 0.8% Full Scale
Linearity 0.7% Full Scale
Air Capacity @ 60 psi Std. 9.6 SCFM

High 18 SCFM

Position Sensitivity 0.2% of Span
Air Consumption 0.31 SCFM @ 87 psi
Temperature Range -4°F to 185°F
Input Signal 3-15 psi
Max. Supply Pressure 150 psi
Weight 2 lbs

Aplicativo e serviço de vendas After-

As principais áreas de aplicação dos posicionadores de válvula incluem:
1. Projeto de gaseificação de carvão
2. Unidade de gaseificação de energia limpa
3. Eletricidade
4. Hidrocarbonetos
5. Abastecimento e tratamento de água
6. Celulose e papel
7. Ambiente industrial
8. Alimentos e bebidas
9. Ciências da vida e outros campos

After-serviços de vendas

Suporte online e suporte técnico de vídeo.
