O atuador de ação dupla de pistão linear Fisher 585C é um poderoso atuador de ação dupla – que fornece estrangulamento preciso ou operação on-off de válvulas de controle de curso direto. Ele atende a uma variedade de requisitos de impulso e comprimento de curso e tem até 610 mm (24 pol.) De comprimento. O atuador de dupla ação de pistão linear Fisher 585C é um poderoso atuador de dupla ação – que fornece controle de curso direto preciso de estrangulamento da válvula ou operação on/off.
O atuador de ação dupla de pistão linear Fisher 585C é um poderoso atuador de ação dupla – que fornece estrangulamento preciso ou operação on-off de válvulas de controle de curso direto. Ele atende a uma variedade de requisitos de impulso e comprimento de curso e tem até 610 mm (24 pol.) De comprimento. O atuador de dupla ação de pistão linear Fisher 585C é um poderoso atuador de dupla ação – que fornece controle de curso direto preciso de estrangulamento da válvula ou operação on/off.
O atuador de dupla ação de pistão linear Fisher 585C tem as seguintes características:
1. Com uma alta capacidade de empuxo,
o atuador de dupla ação de pistão linear Fisher 585C tem uma capacidade de suprimento de ar de até 150 psig e pode gerar até 111.000 Newtons (25.000 LBS) de empuxo para superar desequilíbrios de válvula maiores. Estruturas especiais podem gerar até 137.000 Newtons (30.800 libras) de empuxo.
2. Curso longo
Disponível com curso de até 203 mm (8 polegadas) (padrão), dependendo do tamanho. Viagens mais longas de até 610 mm (24 pol.) Podem ser fornecidas mediante solicitação.
3. Tamanho variado
O atuador de dupla ação de pistão linear Fisher 585C está disponível nos seguintes tamanhos padrão: 25, 50, 60, 68, 80, 100 e 130. Tamanhos de cilindro maiores estão disponíveis para aplicações especiais.
4. Função de montagem da válvula
Dependendo do tamanho, o 585C pode ser montado em um conector compreensivo de 2-1/8-inch a 5- polegadas de diâmetro e em uma haste de 1-1/4 polegadas de diâmetro. A construção especial acomoda um conector undermount de 7 "e uma haste de 2".
5. Resposta de alta frequência
A estrutura de ação dupla – do 585C permite que ele responda rapidamente aos sinais do medidor.
| Model | Fisher 585C |
| Part | Material |
| Yoke | Ductile Iron |
| Piston | Aluminum |
| Cylinder | Aluminum |
| Bolting and Fasteners | NCF (non‐corroding finish) |
| Springs (sizes 25 & 50 only) |
Alloy Steel |
| O‐Rings | Nitrile (std), Fluorocarbon |
| Actuator Stem | Chrome‐plated Steel |
| Stem Connection | Stainless Steel |
| Travel Indicator Scale | Stainless Steel |
| Paint | Polyester Powder |
| Cylinder Seal Bushings (sizes 60‐130 only) |
Brass |
| Stem Connector (sizes 60‐130) |
Zinc‐plated steel |

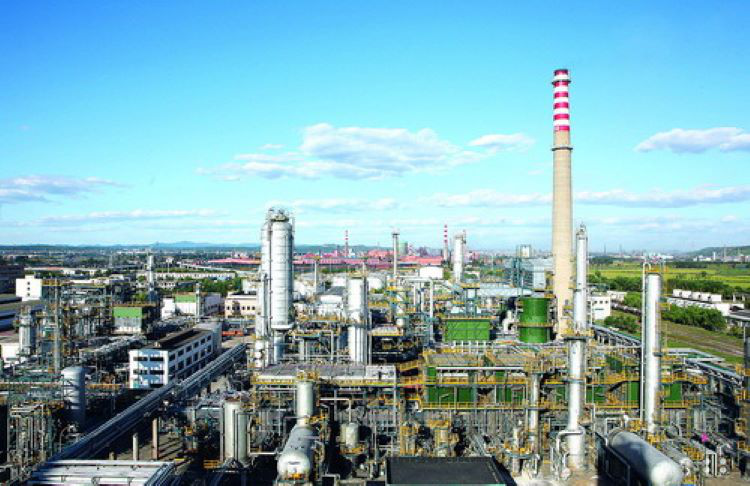

Aplicação do atuador de dupla ação de pistão linear Fisher 585C
1. Projeto de gaseificação de carvão
2. Unidade de gaseificação de energia limpa
3. Eletricidade
4. Hidrocarbonetos
5. Produtos Químicos
6. Polpa e papel
After-serviços de vendas
Suporte online e suporte técnico de vídeo.
