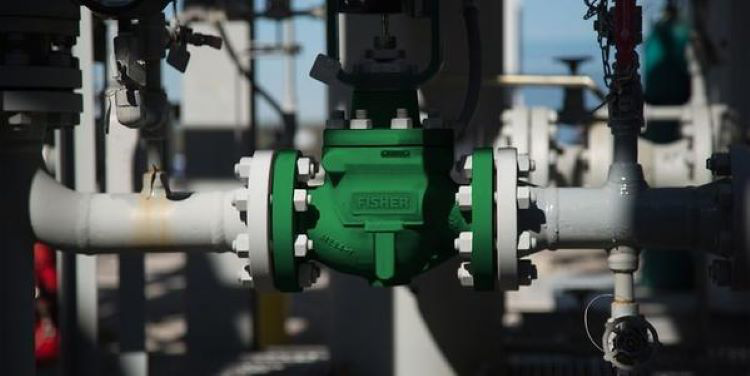

Válvula de controle reto de alta pressão D3 – Fisher é uma válvula compacta e robusta projetada para o controle on-off. Esta válvula é adequada para uso como válvula de descarga para separador de gás e purificador. Também é adequado para outras aplicações de alta pressão na produção, compressão e processamento de gás natural. D3FLOPRO é fácil de manter. Remova a porca de martelo de orifício profundo patenteada e levante o conjunto do atuador/bonnet da válvula para manter a guarnição e a gaxeta sem remover o atuador. Válvula de controle reto de alta pressão D3 – Fisher são fornecidos com tamanhos NPS 1 e 2, classe de pressão CL900, conexões de extremidade NPT e NPS 2, classe de pressão CL600, conexões de extremidade de flange convexa.
Características do produto:
Válvula de controle reto de alta pressão D3 – Fisher é uma válvula compacta e robusta projetada para o controle on-off. Esta válvula é adequada para uso como válvula de descarga para separador de gás e purificador. Também é adequado para outras aplicações de alta pressão na produção, compressão e processamento de gás natural. O D3FLOPRO é fácil de manter. Remova a porca de martelo de orifício profundo patenteada e levante o conjunto do atuador/bonnet da válvula para manter a guarnição e a gaxeta sem remover o atuador. Válvula de controle reto de alta pressão D3 – Fisher são fornecidos com tamanhos NPS 1 e 2, classe de pressão CL900, conexões de extremidade NPT e NPS 2, classe de pressão CL600, conexões de extremidade de flange convexa.
Válvula de controle reta de alta pressão D3 – Fisher tem as seguintes características:
Conexão mais segura do bonnet/body – o design exclusivo fornece proteção adicional se você acidentalmente começar a remover a conexão do bonnet/body enquanto ainda houver pressão no corpo. Depois de remover a porca do martelo, o pino montado no castelo ajuda a garantir que o castelo seja removido do corpo enquanto as roscas permanecem engatadas. Isso ajuda a aliviar a pressão interna enquanto mantém o atuador no corpo.
Taxa de fluxo selecionável em campo — O FLOPRO ajusta a capacidade de fluxo sem alterar o trim. Como resultado, vários requisitos de fluxo podem ser atendidos com um único conjunto de internos, reduzindo o estoque e os custos de manutenção.
Duas conexões de extremidade – Válvula de controle reto de alta pressão D3 – O projeto Fisher oferece construção de extremidade roscada CL900 e construção de flange RF CL600.
Sistema de engaxetamento de carga dinâmica — sistema de engaxetamento melhora a vedação da haste e ajuda a evitar vazamento de gás ou fluido de processo valioso ou prejudicial. Ele usa a tecnologia de engaxetamento Enviro-Seal ™ para reduzir os requisitos de manutenção da gaxeta e fornecer controle de emissões superior.
| Model | Fisher D3 | |
| VALVE BODY SIZE | MAXIMUM INLET PRESSURE |
TEMPERATURE RANGE |
| bar (psig) | ℃ | |
| NPS 1 NPT | 155(2250) | -46 to 93 (-50 to 200) |
| CL900 | 150(2185) | 93 to 149(200 to 300) |
| NPS 2 NPT | 155(2250) | -46 to 93 (-50 to 200) |
| CL900 | 150(2185) | 93 to 149(200 to 300) |
| NPS 1 NPT | 103(1500) | -46 to 93 (-50 to 200) |
| CL600 | 100(1455) | 93 to 149(200 to 300) |
| NPS 2 NPT | 103(1500) | -46 to 93 (-50 to 200) |
| CL600 | 100(1455) | 93 to 149(200 to 300) |
Aplicação da válvula de controle reto de alta pressão D3 – Fisher
1. Projeto de gaseificação de carvão
2. Unidade de gaseificação de energia limpa
3. Eletricidade
4. Hidrocarbonetos
5. Produtos Químicos
6. Polpa e papel
